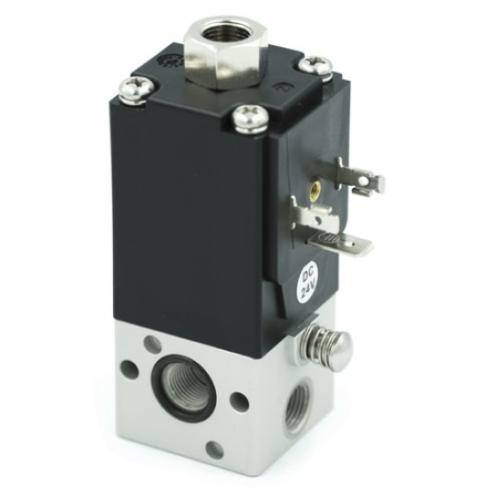

Распределитель с электромагнитным управлением Camozzi 6N38M-101-A63

Name: Распределитель с электромагнитным управлением Camozzi 6N38M-101-A63
Brand: Camozzi
SKU: 6N38M-101-A63
Price: 4769.91 RUB
Availability: InStock
Rating: 5 (0 reviews)

Артикул: 6N38M-101-A63

4 770 ₽

Цена с НДС 22%

штука x 4 770 ₽

Доступно 134 шт 4 дня

Ожидается 300 шт 3 недели

Родина бренда

Италия

Производитель

Camozzi

Артикул

6N38M-101-A63

Количество линий и позиций

3/2 лин./поз.

Функция распределителя

Н. З.

Материал корпуса

Алюминий

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Время выключения

Вход (канал 1/P)

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

Выход (каналы 2/A, 4/B)

Количество линий и позиций

Тип управления

Стандартный номинальный расход

Тип сброса

Ручное дублирование

Тип клапана

Функция распределителя

Время включения

Присоединение 1

Рабочий цикл

Электрическое подключение

Класс защиты

Рабочее напряжение катушки

Тип конструкции

Тип резьбы

Монтаж

Условный проход

Материал корпуса

Максимальное рабочее давление

Минимальное рабочее давление

Положение при сборке

Рабочая среда

Рабочая температура

Основной

Camozzi

6N38M-101-A63

4 770 ₽

134 шт

1 шт

20 мс

G1/8

3/2 лин./поз.

Электропневматическое

85 л/мин

Механическая пружина

Без фиксации

Прямого действия

Н. З.

20 мс

1/8

100%

Разъём по DIN 43650 тип A (18 мм) 3-пин

IP65

24 В DC

Седельный клапан

В коллектор резьбовой

2 мм

Алюминий

10 бар

0 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -55 до +120 °C

Аналог

Camozzi

638-150-A63

↓ 4 170 ₽

48 шт

1 шт

3/2 лин./поз.

Электропневматическое

Пружинный

Клапанного типа

Н. З.

15 мс

100 % непрерывный режим работы

IP65

24 В DC

Корпус с резьбовыми отверстиями

2 мм

10 бар

0 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C

Аналог

Camozzi

600-450-A63

↓ 4 789 ₽

0 шт

1 шт

3/2 лин./поз.

Электропневматическое

Пружинный

Клапанного типа

Н. З.

15 мс

100 % непрерывный режим работы

IP65

24 В DC

Приточной поворотный

2 мм

10 бар

0 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C

Аналог

Camozzi

600-457-A63

↓ 4 789 ₽

0 шт

1 шт

3/2 лин./поз.

Электропневматическое

Пружинный

Клапанного типа

Н. З.

15 мс

100 % непрерывный режим работы

IP65

24 В DC

Приточной фиксированный

2 мм

10 бар

0 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C

Аналог

Camozzi

638M-101-A63

↓ 5 228 ₽

0 шт

1 шт

3/2 лин./поз.

Электропневматическое

Пружинный

Клапанного типа

Н. З.

15 мс

100 % непрерывный режим работы

IP65

24 В DC

Одноместная плита

2 мм

10 бар

0 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C

Аналог

E.MC

V321-06E4

↓ 1 307 ₽

0 шт

1 шт

3/2 лин./поз.

Электромагнитное

Н. З.

1/8

Алюминий

Фильтрованный сжатый воздух (40 мкм)

От -5°С до +60°С

Описание и характеристики

Распределитель Camozzi 6N38M-101-A63 представляет собой трехлинейный двухпозиционный (3/2) электромагнитный клапан прямого действия с нормально закрытой (Н. З.) схемой коммутации. Устройство предназначено для управления потоками сжатого воздуха в пневматических приводах небольшого объема или использования в качестве пилотного клапана для управления распределителями больших типоразмеров.

Принцип действия и давление: Прямое действие (от 0 до 10 бар). Отсутствие необходимости в минимальном перепаде давления позволяет использовать клапан в системах с низким давлением, вакуумом или для сброса давления из замкнутых объемов.
Температурный диапазон: От -55 до +120 °C. Расширенный интервал рабочих температур обеспечивает стабильную эксплуатацию оборудования в экстремальных климатических условиях и в зонах с повышенным тепловым излучением.
Пропускная способность: 85 л/мин при условном проходе 2 мм. Данные параметры расхода оптимальны для задач, требующих точного дозирования воздуха или быстрого наполнения камер малого объема.
Электрические характеристики: Напряжение катушки 24 В DC. Подключение осуществляется через стандартный разъем DIN 43650 (тип A), что упрощает интеграцию в существующие системы автоматического управления.

Конструкция седельного клапана обеспечивает высокую герметичность и малый ход рабочего элемента, что гарантирует быстродействие системы (время включения и выключения составляет 20 мс). Корпус выполнен из алюминия, а при использовании соответствующего разъема обеспечивается класс защиты IP65, предохраняющий электромагнитную систему от проникновения пыли и струй воды.

Основные характеристики

Производитель

Camozzi

Артикул

6N38M-101-A63

Внутренний стандарт

IDO28456

Технические характеристики

Время выключения

20 мс

Вход (канал 1/P)

G1/8

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

G1/8

Выход (каналы 2/A, 4/B)

G1/8

Количество линий и позиций

3/2 лин./поз.

Тип управления

Электропневматическое

Стандартный номинальный расход

85 л/мин

Тип сброса

Механическая пружина

Ручное дублирование

Без фиксации

Тип клапана

Прямого действия

Функция распределителя

Н. З.

Время включения

20 мс

Присоединение 1

1/8

Рабочий цикл

100%

Электрические характеристики

Электрическое подключение

Разъём по DIN 43650 тип A (18 мм) 3-пин

Класс защиты

IP65

Рабочее напряжение катушки

24 В DC

Массо-габаритные и монтажные характеристики

Тип конструкции

Седельный клапан

Тип резьбы

Монтаж

В коллектор резьбовой

Условный проход

2 мм

Особенности материалов

Материал корпуса

Алюминий

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

0 бар

Положение при сборке

Любое

Рабочая среда

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочая температура

От -55 до +120 °C

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
