Задвижки фланцевые Genebre

Фланцевые задвижки Genebre — используется для перекрытия потока рабочей среды на технологических и магистральных трубопроводных линиях. Задвижки подходят для крупных трубопроводов диаметром более 50 мм, где требуется медленное перекрытие сечения для предотвращения возникновения гидравлического удара.

Конструкция

Задвижки имеют затвор в виде листа, диска или клина, который перемещается вдоль уплотнительных поверхностей седла корпуса перпендикулярно оси потока среды.

Шпиндель или шток может быть как выдвижным, так и невыдвижным. Отличие заключается в конструкции винтовой пары, за счет которой происходит перемещение затвора. Кроме того, задвижки с невыдвижным шпинделем имеют меньший строительный размер.

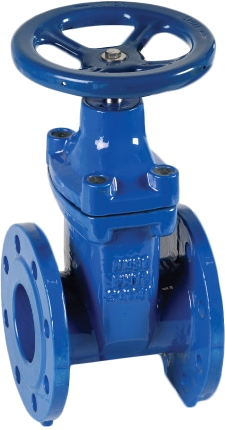

Задвижка фланцевая с эластичным запором (производитель — Genebre, серия — 2102)

По характеру движения шпинделя различаются задвижки с выдвижным шпинделем или штоком и задвижки с невыдвижным (вращаемым шпинделем). В первом случае при открытии и закрытии задвижки шпиндель совершает поступательное или вращательно-поступательное (винтовое) движение. Во втором случае при открытии и закрытии шпиндель совершает только вращательное движение.

Виды

Задвижки фланцевые Genebre могут быть полнопроходными и суженными. В суженной арматуре диаметр отверстия уплотнительных колец меньше диаметра трубопровода.

Задвижки могут иметь клиновый или параллельный затвор:

  • на клиновом затворе уплотнительные поверхности расположены под углом друг к другу. Клин может быть цельным жестким, цельным упругим или составным двухдисковым;
  • параллельная задвижка имеет затвор, уплотнительные поверхности которого расположены параллельно друг другу. Параллельная задвижка может быть шиберной (однодисковой) или двухдисковой.

Задвижка имеет малое значение коэффициента местного сопротивления в открытом положении, поскольку поток движется прямоточно, без поворотов.

Монтаж

Фланцевая задвижка Genebre имеет на присоединительных концах фланцы, представляющие из себя диск с отверстиями под болты. Ответный фланец трубопровода должен иметь аналогичные присоединительные размеры.

Материалы

Корпус, крышка и запорный элемент изготовляются из чугуна. Корпус покрывается эпоксидной смолой. Уплотнение запорного органа обеспечивается уплотнительными кольцами из этилен-пропиленового каучука (EPDM).
