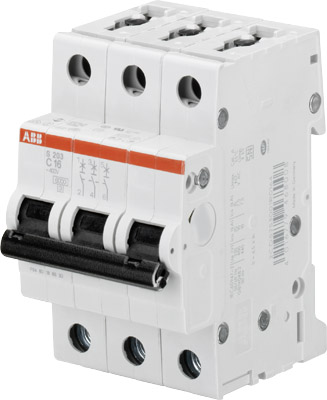

Автоматический выключатель модульный 3п C 25А 6кА S203 C25 ABB 2CDS253001R0254

Автоматический выключатель модульный серии S200 ABB - это трехполюсное защитное устройство для коммутации и защиты цепей переменного и постоянного тока при номинальном напряжении 400 В. Модель S203 C25 предназначена для предотвращения повреждений кабельных линий и электроустановок вследствие перегрузок или коротких замыканий в распределительных сетях промышленного и административного назначения.

Функционирование аппарата основано на комбинации теплового расцепителя для защиты от длительных токовых перегрузок и электромагнитного расцепителя для мгновенного прерывания цепи при возникновении сверхтоков. Характеристика срабатывания C оптимизирована для нагрузок с умеренными пусковыми токами, что обеспечивает стабильную работу без ложных отключений при запуске электрооборудования. Корпус выполнен из ударопрочного термопласта и рассчитан на эксплуатацию при температуре окружающей среды от -25 °C. Степень защиты IP20 предполагает установку изделия в защищенные оболочки, исключающие прямое попадание влаги и мелкодисперсной пыли на токоведущие элементы.

• Номинальный ток: 25 А
• Количество полюсов: 3
• Характеристика срабатывания: C
• Номинальное напряжение: 400 В
• Тип тока: AC/DC
• Степень защиты: IP20
• Ширина в модулях: 3
• Максимальное сечение проводника: 35 мм²

Монтаж осуществляется на стандартную DIN-рейку, при этом глубина установки составляет 69 мм, а ширина соответствует 3 модульным расстояниям. Конструкция клемм допускает подключение как однопроволочных проводников сечением до 35 мм², так и гибких многопроволочных жил сечением до 25 мм². При сборке рекомендуется соблюдение регламентированных моментов затяжки для обеспечения стабильного переходного сопротивления. Устройство полностью совместимо с аксессуарами серии S200, включая дополнительные и сигнальные контакты, а также дистанционные расцепители, что позволяет интегрировать его в системы диспетчеризации и удаленного управления.
