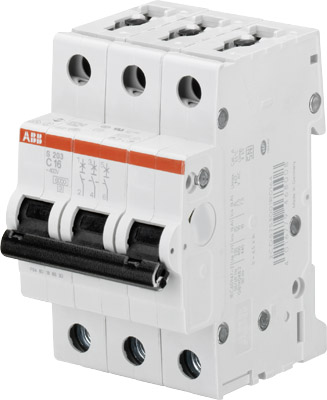

Автоматический выключатель модульный 3п C 40А 6кА S203 C40 ABB 2CDS253001R0404

Автоматический выключатель серии S200 (модель S203 C40) бренда ABB - это трехполюсное модульное устройство для защиты электрических систем переменного и постоянного тока от перегрузок и коротких замыканий. Прибор ориентирован на промышленную эксплуатацию в распределительных щитах и системах автоматизации, где требуется надежная коммутация трехфазных нагрузок и обеспечение селективности защиты. Трехполюсная конфигурация позволяет одновременно управлять всеми фазами цепи, гарантируя полное обесточивание потребителя при срабатывании любого из внутренних расцепителей.

Функциональные возможности аппарата определяются характеристикой срабатывания C, которая настроена на электромагнитную отсечку в диапазоне 5-10 номинальных токов (In). Это делает выключатель эффективным для цепей с умеренными пусковыми токами, таких как группы освещения, вспомогательные двигатели и блоки питания контроллеров. Работа устройства возможна в широком диапазоне температур с нижней границей от -25 °C, что допускает монтаж в неотапливаемых электротехнических помещениях при условии отсутствия прямой конденсации влаги. Степень защиты IP20 предполагает установку внутри защитных оболочек, исключающих попадание твердых частиц и капель воды на токоведущие части.

Техническое исполнение контактной группы и корпуса рассчитано на номинальный ток 40 А при номинальном напряжении 400 В. Совместимость с типами тока AC/DC расширяет область применения устройства до систем бесперебойного питания и цепей постоянного тока промышленного оборудования. Механическая износостойкость и тепловая стабильность материалов корпуса обеспечивают длительный ресурс при соблюдении проектных нагрузок и условий охлаждения внутри шкафа.

• Номинальный ток: 40 А
• Характеристика срабатывания: C
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Степень защиты: IP20
• Максимальное сечение проводника: 35 мм²
• Глубина установки: 69 мм
• Тип тока: AC/DC

Монтаж устройства производится на стандартную DIN-рейку и занимает в ширину 3 модульных расстояния. Клеммный узел прибора является одним из ключевых ограничителей при проектировании: он поддерживает подключение однопроволочных проводников сечением до 35 мм² и многопроволочных гибких проводников до 25 мм². Широкий диапазон сечений (от 0,75 мм²) позволяет интегрировать автомат в системы с различной плотностью тока и типами используемых кабелей. При сборке необходимо обеспечивать расчетный момент затяжки винтов для предотвращения переходного сопротивления и перегрева терминалов. Глубина установки 69 мм обеспечивает размерную совместимость с модульным оборудованием других серий стандарта ABB S200.
