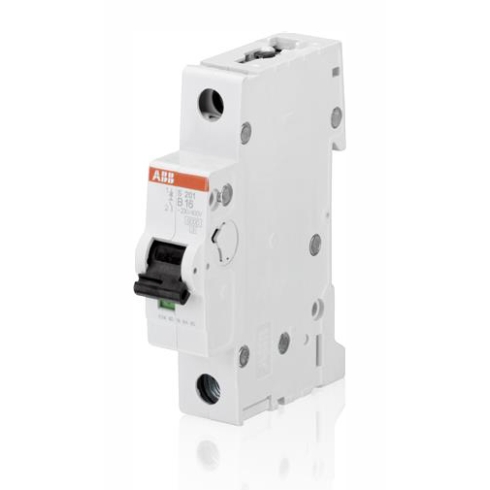

Автоматический выключатель модульный 1п B 10А 6кА S201 B10 ABB 2CDS251001R0105

Автоматический выключатель серии S200 бренда ABB - это однополюсное модульное устройство защиты для коммутации и автоматического размыкания электрических цепей переменного и постоянного тока при возникновении перегрузок или коротких замыканий. Прибор относится к категории профессионального электротехнического оборудования и предназначен для установки в распределительные щиты систем промышленной автоматизации, КИПиА и электроснабжения технологических линий.

Техническим ядром данной модели выступает время-токовая характеристика B, обеспечивающая мгновенное срабатывание электромагнитного расцепителя при токе в 3-5 раз превышающем номинальное значение 10 А. Такое исполнение ограничивает применение устройства цепями с низкими пусковыми токами, исключая ложные срабатывания при включении резистивных нагрузок или протяженных линий освещения, и одновременно гарантирует высокую чувствительность защиты. Прибор адаптирован для работы в сетях с номинальным напряжением 230 В и обладает отключающей способностью 6 кА, что достаточно для локализации аварийных участков в большинстве стандартных промышленных и коммерческих электроустановок.

Эксплуатационные параметры устройства позволяют использовать его в сложных температурных условиях: нижний порог окружающей среды при эксплуатации составляет -25 °C, что допускает монтаж в неотапливаемых производственных помещениях или наружных шкафах управления при наличии соответствующей оболочки. Корпус со степенью защиты IP20 защищает от прямого контакта с токоведущими частями, но требует установки в закрытый бокс для предотвращения попадания пыли и влаги. Универсальность по типу тока (AC/DC) расширяет область применения выключателя, позволяя интегрировать его как в классические силовые цепи переменного тока, так и в специализированные системы автоматики на постоянном токе.

• Характеристика срабатывания: B
• Номинальный ток In: 10 А
• Количество полюсов: 1
• Номинальное напряжение: 230 В
• Максимальное сечение проводника: 35 мм²
• Степень защиты: IP20
• Минимальная температура эксплуатации: -25 °C
• Глубина монтажа: 69 мм

Монтаж устройства производится на стандартную DIN-рейку и занимает одно модульное расстояние, что способствует компактному размещению компонентов в шкафу автоматики. Конструкция клемм предполагает подключение как однопроволочных проводников сечением до 35 мм², так и многопроволочных гибких жил до 25 мм², обеспечивая надежный электрический контакт и высокую механическую прочность соединения. Глубина установки 69 мм соответствует габаритам типового модульного оборудования, обеспечивая полную конструктивную совместимость с другими устройствами серии S200 и вспомогательными элементами, такими как дополнительные контакты или расцепители.
