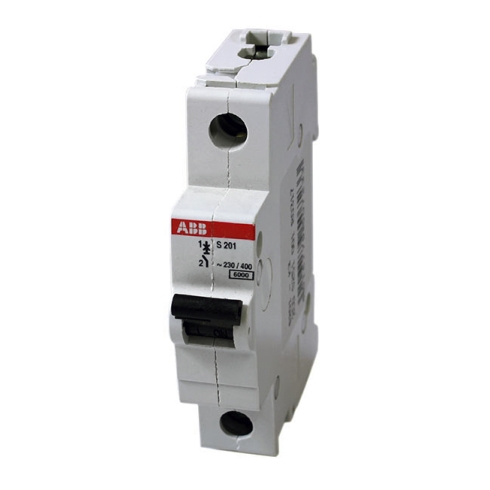

Автоматический выключатель модульный 1п C 10А 6кА S201 C10 ABB 2CDS251001R0104

Автоматический выключатель серии S200 ABB - это однополюсный модульный коммутационный аппарат для защиты электрических цепей от перегрузок и коротких замыканий в однофазных сетях переменного и постоянного тока номинальным напряжением 230 В. Устройство входит в линейку System pro M compact, предназначенную для обеспечения электробезопасности в распределительных щитах промышленных предприятий и объектов коммерческой инфраструктуры.

Аппарат оснащен комбинированным расцепителем: тепловым элементом для контроля длительных перегрузок и электромагнитным механизмом с характеристикой срабатывания C. Уставка магнитного расцепителя в диапазоне 5-10 номинальных токов позволяет выключателю эффективно работать в цепях с умеренными пусковыми токами, характерными для систем освещения, небольших электродвигателей и вспомогательных цепей управления. Предельная отключающая способность 6 кА гарантирует безопасное размыкание линии при возникновении токов короткого замыкания, предотвращая повреждение изоляции кабелей и подключенного оборудования.

Корпус выполнен из термостойкого технополимера, сохраняющего диэлектрические свойства в широком диапазоне температур. Эксплуатация допускается при минимальной температуре окружающей среды от -25 °C, что делает возможным монтаж в неотапливаемых шкафах управления. Степень защиты IP20 обеспечивает безопасность персонала от прямого прикосновения к токоведущим частям, при этом в условиях повышенной влажности или запыленности требуется установка в оболочки с соответствующим классом защиты. Универсальность по типу тока (AC/DC) расширяет область применения устройства в системах автоматизации и бесперебойного питания.

• Номинальный ток In: 10 А
• Характеристика срабатывания: C
• Количество полюсов: 1
• Номинальное напряжение: 230 В
• Предельная отключающая способность: 6 кА
• Максимальное сечение однопроволочного проводника: 35 мм²
• Минимальная температура эксплуатации: -25 °C
• Степень защиты: IP20

Монтаж производится на стандартную DIN-рейку с помощью двухпозиционной защелки, обеспечивающей надежную фиксацию. Конструкция клеммного блока с глубиной установки 69 мм позволяет подключать проводники различного сечения: до 35 мм² для жестких однопроволочных жил и до 25 мм² для гибких многопроволочных кабелей с наконечниками. Система двойных клемм предусматривает возможность одновременного подсоединения шинной разводки и кабеля, что упрощает монтаж групповых защитных узлов. Аппарат полностью совместим с аксессуарами серии S200, включая блоки дистанционного управления и вспомогательные контакты состояния.
