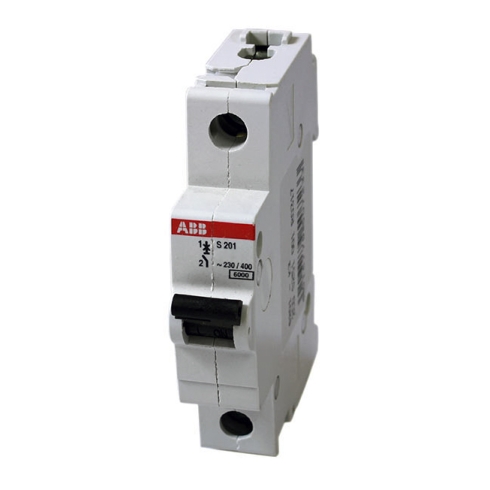

Автоматический выключатель модульный 1п C 1А 6кА S201 C1 ABB 2CDS251001R0014

Автоматический выключатель серии S200 ABB - это однополюсное электротехническое устройство модульного исполнения для защиты силовых и сигнальных цепей от перегрузок и токов короткого замыкания в сетях переменного и постоянного тока. Ограничение номинального тока в 1 А и характеристика срабатывания типа C определяют применение прибора для защиты потребителей со средними пусковыми токами, таких как группы освещения, системы управления малой мощности или цепи автоматики.

Электромагнитный расцепитель настроен на срабатывание в диапазоне 5-10 крат от номинала, что предотвращает ложные отключения при запуске маломощных нагрузок. Устройство рассчитано на работу в широком температурном диапазоне с нижним пределом -25 °C, что позволяет эксплуатировать аппарат в неотапливаемых электрощитах при соблюдении условий по отсутствию конденсата. Степень защиты IP20 обеспечивает безопасность при касании, однако конструкция предполагает установку в защитную оболочку для предотвращения попадания пыли и влаги на токоведущие части. Корпус выполнен из термостойкого технополимера, сохраняющего диэлектрические свойства при термических нагрузках.

• Количество защищенных полюсов: 1
• Номинальный ток In: 1 А
• Характеристика срабатывания: C
• Номинальное напряжение: 230 В
• Максимальное сечение проводника: 35 мм²
• Глубина монтажа: 69 мм
• Минимальная температура эксплуатации: -25 °C
• Степень защиты: IP20

Монтаж производится на стандартную DIN-рейку 35 мм, при этом ширина корпуса соответствует одному модульному расстоянию. Двойные цилиндрические клеммы поддерживают одновременное подключение шинной разводки и проводников сечением до 35 мм² для однопроволочных жил или до 25 мм² для многопроволочных гибких проводников. Конструкция зажимов исключает ошибочное заведение кабеля и обеспечивает надежную фиксацию с оптимальным моментом затяжки. Аппарат полностью совместим с аксессуарами серии S200, включая дополнительные контакты и дистанционные расцепители, что позволяет интегрировать его в сложные системы мониторинга и управления.
