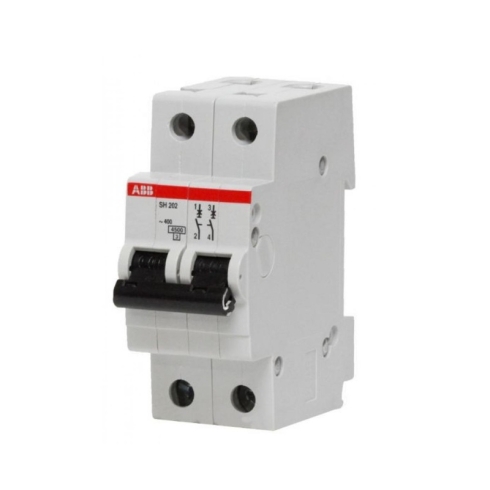

Автоматический выключатель 2-полюсный SH202 C16 6,0кА ABB 2CDS212001R0164

Автоматический выключатель серии SH200 ABB - это двухполюсный модульный аппарат защиты для автоматического размыкания цепей переменного тока (AC) при воздействии токов перегрузки и короткого замыкания. Характеристика срабатывания C спроектирована для защиты электросетей со средними пусковыми токами, что актуально для цепей освещения, розеточных групп и оборудования с умеренной индуктивностью в промышленных и жилых зданиях.

Устройство рассчитано на номинальный ток 16 А и обладает предельной коммутационной способностью 6.0 кА. Температурный диапазон эксплуатации от -25 °C позволяет интегрировать выключатель в распределительные щиты, расположенные в неотапливаемых помещениях при условии отсутствия прямого воздействия влаги. Степень защиты корпуса IP20 предполагает установку внутри сухих оболочек или шкафов. Механизм прибора обеспечивает быстрое расцепление контактов, минимизируя время горения дуги и предотвращая термическое повреждение изоляции подключенных кабельных линий.

• Номинальный ток In: 16 А
• Характеристика срабатывания: С
• Количество полюсов: 2
• Отключающая способность: 6.0 кА
• Степень защиты: IP20
• Глубина установки: 69 мм
• Макс. сечение однопроволочного проводника: 25 мм²
• Тип тока: AC

Монтаж производится на стандартную рейку DIN (35 мм), при этом изделие занимает два модуля по ширине. Универсальные клеммы допускают подключение как жесткого одножильного кабеля сечением до 25 мм², так и гибкого многожильного провода до 16 мм², что упрощает сборку при использовании гребенчатых шин или перемычек. При проведении монтажных работ необходимо обеспечивать чистоту контактных площадок и контролировать момент затяжки винтов для сохранения стабильных характеристик перехода тока и предотвращения локального перегрева контактной группы.
