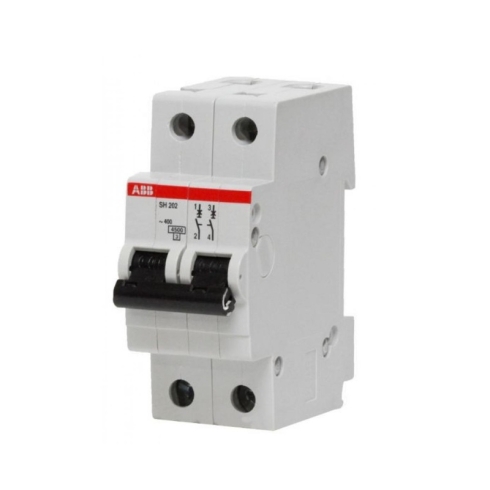

Автоматический выключатель 2-полюсный SH202 C40 6,0кА ABB 2CDS212001R0404

Автоматический выключатель SH200 ABB - это двухполюсное модульное устройство электротехнического назначения для защиты распределительных сетей переменного тока от термической перегрузки и воздействия токов короткого замыкания. Конструкция серии SH200 оптимизирована для эксплуатации в жилом секторе и коммерческих зданиях, обеспечивая стабильное размыкание цепи при достижении критических параметров тока.

Интегрированные тепловой и электромагнитный расцепители работают по характеристике срабатывания C, что позволяет нивелировать умеренные пусковые токи и делает аппарат пригодным для управления цепями освещения и силовыми розетками. Номинальный ток 40 А является ключевым ограничителем при проектировании нагрузки, а устойчивость к низким температурам до -25 °C допускает монтаж в шкафах наружной установки при условии обеспечения дополнительной оболочки. Степень защиты корпуса IP20 требует эксплуатации в среде без прямого воздействия влаги и токопроводящей пыли.

• Номинальный ток In: 40 А
• Характеристика срабатывания: С
• Количество защищенных полюсов: 2
• Предельная отключающая способность: 6,0 кА
• Максимальное сечение жесткого проводника: 25 мм²
• Минимальная температура эксплуатации: -25 °C
• Глубина монтажа: 69 мм
• Степень защиты: IP20

Присоединение осуществляется на стандартную DIN-рейку; ширина изделия соответствует 2 модульным расстояниям. Клеммные зажимы рассчитаны на подключение жестких однопроволочных проводников сечением до 25 мм² или гибких многопроволочных до 16 мм², что обеспечивает совместимость с большинством типовых кабельных линий. При монтаже необходимо соблюдать регламентированный момент затяжки винтовых клемм для предотвращения ослабления контакта и последующего перегрева токоведущих частей.
