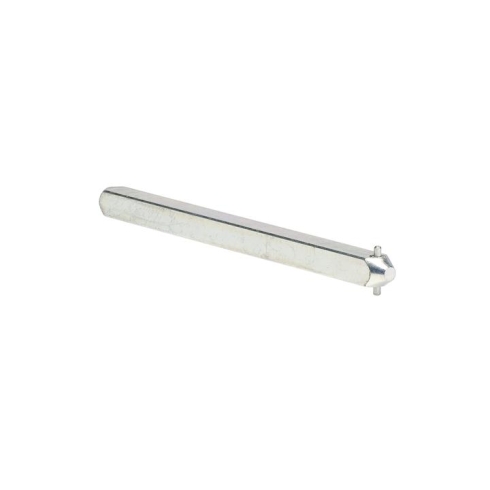

Переходник OXP12X250 250мм для ручки управления рубильниками OT 315..800 / OETL 1000..3150 ABB 1SCA022325R6980

Переходник OXP12X250 ABB 1SCA022325R6980 - это стальной передаточный вал для дистанционного управления рубильниками серий OT и OETL в силовых электротехнических шкафах.

Компонент служит механическим связующим звеном между внешней рукояткой управления и коммутационным механизмом аппарата. Длина 250 мм позволяет выносить управление на дверцу или боковую панель глубоких монтажных шкафов. Квадратное сечение 12×12 мм является основным техническим ограничителем: оно рассчитано на передачу высокого крутящего момента, необходимого для надежного оперирования рубильниками на токи 315-800 А (серия OT) и 1000-3150 А (серия OETL).

Вал изготовлен из оцинкованной стали, обладающей высокой жесткостью на кручение, что исключает люфты и деформации при переключении под нагрузкой. Изделие устойчиво к механическим воздействиям и вибрациям, характерным для промышленных систем распределения энергии. Конструкция не требует обслуживания и сохраняет геометрическую точность на протяжении всего ресурса сопряженного оборудования.

• Производитель: ABB
• Модель: 1SCA022325R6980
• Ширина поперечного сечения: 12 мм
• Толщина: 12 мм
• Длина вала: 250 мм
• Классификация ETIM: EC000216

Монтаж предполагает установку вала в штатные посадочные гнезда рукоятки и привода рубильника. При необходимости деталь подрезается по длине в соответствии с фактической глубиной установки устройства. Совместимость гарантирована только для механизмов с ответным типоразмером 12 мм; соблюдение соосности при монтаже обязательно для предотвращения износа передаточного узла.
