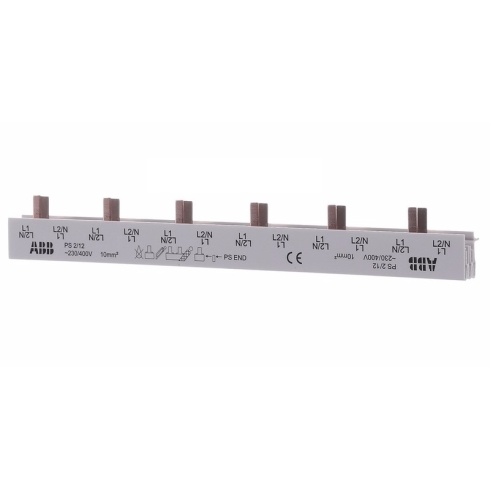

Разводка шинная 2ф PS2/12 ABB 2CDL220001R1012

Шинная разводка 2CDL220001R1012 ABB - это двухфазный соединительный элемент гребенчатого типа для группового электромонтажа модульных устройств в распределительных щитах с номинальным напряжением до 400 В.

Изделие предназначено для создания надежных параллельных соединений между автоматическими выключателями, УЗО и другими аппаратами модульной серии, исключая необходимость использования перемычек из гибкого кабеля. Конструкция рассчитана на номинальный ток 63 А, что при поперечном сечении проводника 10 мм² обеспечивает высокую термическую стабильность и минимизацию переходного сопротивления в узлах коммутации. Шина позволяет значительно оптимизировать пространство внутри шкафа и повысить прозрачность монтажной схемы.

• Количество фаз: 2
• Номинальный ток: 63 А
• Поперечное сечение: 10 мм²
• Количество модулей: 12
• Шаг: 17,5 мм
• Тип соединения: Штырь
• Номинальное рабочее напряжение: 400 В
• Ток короткого замыкания: 25 кА

Электроизоляционный корпус выполнен из термостойкого материала, обеспечивающего защиту от прямого прикосновения и предотвращающего возникновение дуговых разрядов между фазами. Стойкость к импульсному напряжению 4,5 кВ и высокий условный ток короткого замыкания 25 кА позволяют эксплуатировать разводку в силовых цепях с высокими требованиями к электробезопасности и надежности оборудования. Изолированный профиль гарантирует стабильную работу в широком диапазоне эксплуатационных нагрузок.

Монтаж выполняется путем установки медных штырей (pin) в клеммные зажимы модульных аппаратов с шагом 17,5 мм, что соответствует стандартному типоразмеру одного модуля. Длина шины рассчитана на 12 модулей (6 двухполюсных устройств), при этом жесткость соединения обеспечивает правильное позиционирование аппаратов на DIN-рейке. При сборке необходимо контролировать момент затяжки винтовых клемм в соответствии с техническим паспортом подключаемых приборов для обеспечения качественного электрического контакта.
