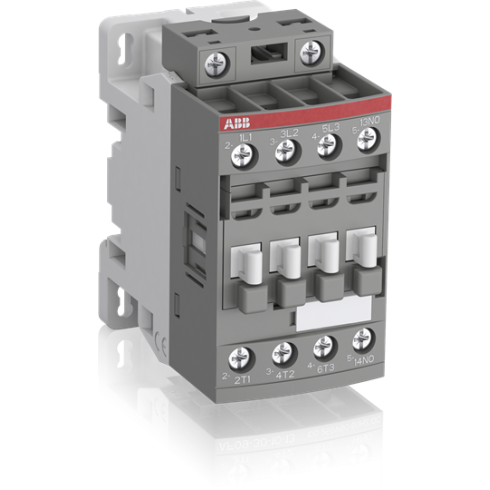

Контактор AF16-30-10-11 с универсальной катушкой управления 24-60BAC/20-60BDC ABB 1SBL177001R1110

Контактор AF16-30-10-11 ABB серии AF09...AF38 - это трехполюсный электромагнитный коммутационный аппарат с электронным управлением катушкой для дистанционного управления электродвигателями и силовыми нагрузками в промышленных сетях.

Ключевым техническим преимуществом изделия является универсальная катушка управления, работающая в диапазонах 24-60 В AC и 20-60 В DC. Данная технология AF обеспечивает стабильное срабатывание при колебаниях напряжения в цепи управления и минимизирует уровень шума (гул) при удержании контактов. Аппарат рассчитан на номинальный рабочий ток 16 А при работе с индуктивными нагрузками по категории AC-3 (400 В). Конструкция включает три главных замыкающих контакта и один встроенный вспомогательный замыкающий контакт для реализации логических связей или сигнализации состояния привода.

• Количество главных контактов: 3 NO
• Количество вспомогательных контактов: 1 NO
• Номинальный ток Ie (AC-3, 400 В): 16 А
• Напряжение управления: 24-60 В AC / 20-60 В DC
• Тип тока включения: AC/DC
• Серия товара: AF09...AF38

Исполнение контактора не предполагает модульную установку на рейку без фиксации, поэтому монтаж производится на стандартную DIN-рейку или непосредственно на монтажную панель шкафа управления с помощью винтов. Тип присоединения вспомогательных и силовых цепей соответствует промышленным стандартам серии, обеспечивая надежный контакт и стойкость к вибрационным нагрузкам. При интеграции в системы автоматизации рекомендуется учитывать габаритные параметры серии AF09...AF38 для обеспечения необходимой вентиляции внутри распределительного щита при плотном монтаже.
