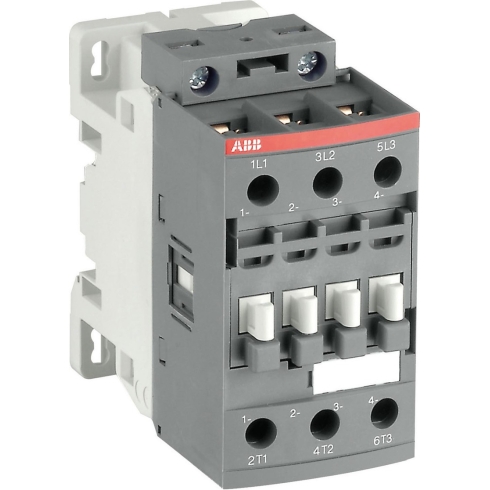

Контактор AF30-30-00-13 32А 100-250BAC/DC ABB 1SBL277001R1300

Контактор AF30-30-00-13 серии AF09...AF38 бренда ABB - это трехполюсный электромагнитный аппарат с универсальной системой управления катушкой для коммутации силовых цепей и управления трехфазными электродвигателями в промышленных сетях. Устройство предназначено для дистанционного пуска и остановки нагрузок в цепях переменного и постоянного тока, обеспечивая высокую надежность срабатывания при нестабильных параметрах питающей сети.

Назначение прибора охватывает управление асинхронными двигателями с номинальным током до 32 А по категории AC-3 (при 400 В). Главным техническим ограничителем и преимуществом серии является электронный интерфейс катушки, работающий в широком диапазоне напряжений 100-250 В AC/DC. Данная технология позволяет прибору игнорировать кратковременные просадки и скачки напряжения, исключает гул при работе и значительно снижает энергопотребление в режиме удержания контактов. Конструктивное исполнение с 3 замыкающими главными контактами без встроенных вспомогательных цепей обеспечивает компактность при монтаже в шкафах автоматизации.

Эксплуатация в тяжелых режимах поддерживается высокой коммутационной износостойкостью. Встроенная защита от перенапряжений в цепи управления избавляет от необходимости установки дополнительных ограничителей, защищая ПЛК и другие чувствительные компоненты системы от импульсных помех. Аппарат не имеет модульного исполнения, что характерно для силовых коммутационных устройств данного класса, и рассчитан на интенсивную работу в температурном диапазоне, типичном для промышленных сред. Для расширения логических функций управления предусмотрена возможность установки дополнительных фронтальных или боковых блоков контактов.

• Количество главных замыкающих контактов: 3
• Номинальный ток Ie (AC-3, 400 В): 32 А
• Напряжение цепи управления: 100-250 В AC/DC
• Тип тока управления: AC/DC (переменный/постоянный)
• Модульное исполнение: нет
• Серия: AF09...AF38

Монтаж выполняется на стандартную DIN-рейку 35 мм или на монтажную панель винтами. Силовые клеммы рассчитаны на прямое подключение проводников; при сборке необходимо соблюдать рекомендуемые моменты затяжки для обеспечения стабильного теплового режима. Контактор полностью совместим с тепловыми реле перегрузки серии TF42, что позволяет собирать компактные пускатели с прямой стыковкой без использования соединительных проводов, сокращая время сборки и габариты пускового узла.
