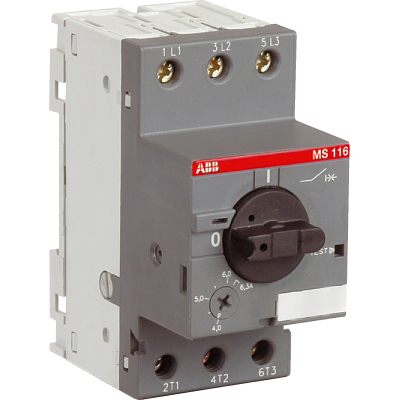

Автоматический выключатель защиты двигателя MS-116-4.0 50kA ABB 1SAM250000R1008

Автоматический выключатель защиты двигателя MS-116 ABB - это трехполюсное электромеханическое устройство с термомагнитным расцепителем для комплексной защиты цепей переменного тока с номинальным значением тока до 4 А.

Основное назначение прибора - защита асинхронных электродвигателей от тепловой перегрузки и сверхтоков короткого замыкания. Серия MS116 отличается компактным исполнением шириной 45 мм, что позволяет эффективно использовать пространство на монтажной панели шкафа управления. В данной модификации не предусмотрены встроенные вспомогательные выключатели и расцепители минимального напряжения, однако конструкция корпуса предполагает возможность их дополнительного оснащения. Важной инженерной особенностью является высокая чувствительность к обрыву фазы, что критично для предотвращения аварийных режимов работы двигателя при потере одной из фаз питающей сети и исключения перегрева обмоток.

Эксплуатационные параметры определяются термомагнитной системой расцепления: тепловой элемент обеспечивает регулируемую защиту от перегрузки в диапазоне 2,5-4 А, а электромагнитный расцепитель мгновенно отключает нагрузку при достижении тока 50 А. Встроенная температурная компенсация исключает ложные срабатывания при колебаниях внешней температуры, а защита от перегрева повышает общую эксплуатационную надежность узла. Степень защиты IP20 ограничивает применение устройства зонами с низким уровнем загрязнения или требует установки в оболочки с соответствующим классом защиты для предотвращения прямого контакта с токоведущими частями.

• Количество полюсов: 3
• Диапазон настройки перегрузки: 2,5-4 А
• Ток срабатывания при КЗ: 50 А
• Система расцепления: Термомагнитная
• Тип присоединения: Винтовое соединение
• Чувствительность к обрыву фазы: Да
• Защита от перегрева: Да
• Глубина устройства: 85,6 мм

Монтаж и интеграция в систему осуществляются на стандартную DIN-рейку 35 мм; конструктивное исполнение в виде комплектного устройства в корпусе упрощает сборку. Винтовое соединение главной электрической цепи рассчитано на работу в условиях промышленной вибрации и обеспечивает стабильный электрический контакт. При монтаже рекомендуется соблюдать регламентированный момент затяжки клемм для исключения переходного сопротивления. Модель MS-116-4.0 полностью совместима с аксессуарами серии MS116, включая шинные разводки и адаптеры для прямого соединения с контакторами, что позволяет создавать компактные пусковые сборки.
