Описание и характеристики
Основные характеристики
Производитель
Артикул
8002801
Наименование

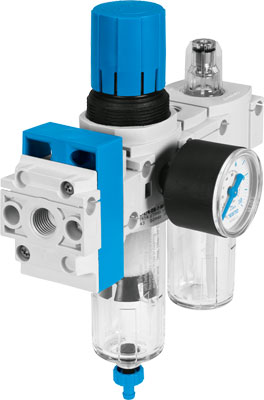

Блок подготовки воздуха
Серия товара
Тип оборудования
Комбинации блоков
Внутренний стандарт
IDO28456
Технические характеристики
Тип управления
Ручное
Стандартный номинальный расход
400
Степень фильтрации
40 мкм
Максимальный объем конденсата
13 мл
Функция контроллера
Постоянная выходного давления
Со вторичным сбросом
с обратным протоком
Без компенсации первичного давления
Со вторичным сбросом
с обратным протоком
Без компенсации первичного давления
Отвод конденсата
Ручной
Максимальный гистерезис давления
0,5 бар
Присоединение 3
G1/4
Диапазон регулировки давления
От 0,5 до 7 бар
Фиксатор привода
Замок (опционально)
Поворотная рукоятка с фиксацией
Поворотная рукоятка с фиксацией
Индикация
Манометр
Функция быстрого выхлопа
Не дросселируемый
Присоединение 1
1/4
Присоединение 2
1/4
Рекомендованное масло
ISO VG32
Максимальный стандартный расход
2400
Массо-габаритные и монтажные характеристики
Тип крепления
Линейный монтаж. Со сквозным отверстием. С монтажными скобками
Положение при сборке
Вертикально +/- 5°
Монтажный шаг
40 мм
Ширина
158 мм
Присоединение манометра
G1/8
Тип резьбы
G
Вес
360 г
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Материал стакана
PC (Поликарбонат)
Материал рукоятки
POM (Полиформальдегид)
Материал каретки
POM (Полиформальдегид)
Материал уплотнений отсечного клапана
FPM (Фторкаучук)
Замечания по материалу
Соответствует директиве RoHS
Материал фильтра
PE (Полиэтилен)
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
1,5 бар
Температура рабочей среды
От -5 °C до +50 °C
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:9:4]
Рабочая температура
ISO VG 32
Примечание по рабочей среде
Операция смазывания невозможна
Чистота воздуха на выходе
Сжатый воздух по ISO 8573-1:2010 [7:9:-]
Сопротивление коррозии
1 - Низкая стойкость к коррозии

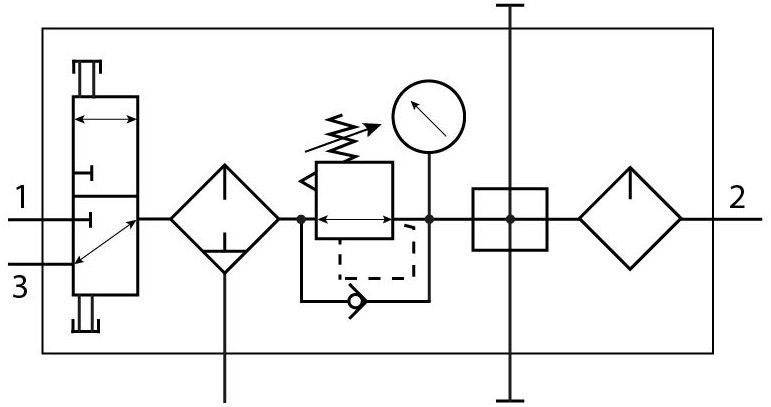

Комбинации блоков
Блок фильтрации
Фильтр-регулятор
Блок разветвления
Модуль разветвления с реле давления
Блок подготовки
Маслораспылитель
Блок включения
Клапан вкл./выкл.
