Описание и характеристики
Основные характеристики
Производитель
Артикул
8002800
Наименование

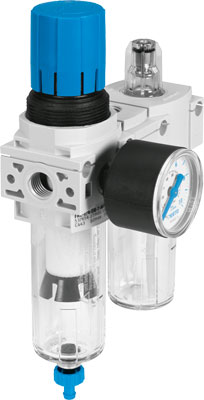

Блок подготовки воздуха
Серия товара
Тип оборудования

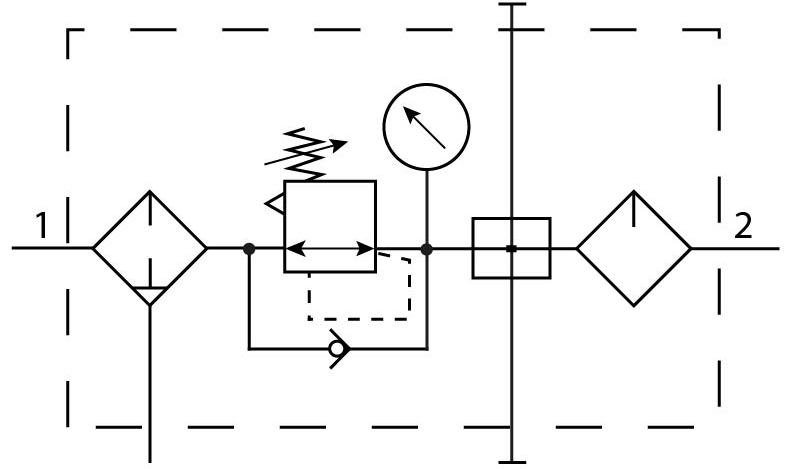

Комбинации блоков
Внутренний стандарт
IDO28456
Технические характеристики
Тип управления
Ручное
Стандартный номинальный расход
700
Степень фильтрации
40 мкм
Присоединение
1/4
Максимальный объем конденсата
13 мл
Отвод конденсата
Ручной
Максимальный гистерезис давления
0,5 бар
Диапазон регулировки давления
От 0,5 до 7 бар
Фиксатор привода
Поворотная рукоятка с фиксацией
Индикация
Манометр
Функция быстрого выхлопа
Не дросселируемый
Рекомендованное масло
ISO VG32
Максимальный стандартный расход
2500
Функция
Постоянная выходного давления; Со вторичным сбросом; С обратным протоком; Без компенсации первичного давления
Массо-габаритные и монтажные характеристики
Тип присоединения на входе
Внутренняя резьба
Тип крепления
Линейный монтаж. Со сквозным отверстием. С монтажными скобками
Монтажный шаг
40 мм
Присоединение манометра
1/8
Тип резьбы
G
Ширина
78 мм
Высота
191 мм
Длина
108 мм
Вес
285 г
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Материал стакана
PC (Поликарбонат)
Материал рукоятки
POM (Полиформальдегид)
Материал фильтра
PE (Полиэтилен)
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
1,5 бар
Положение при сборке
Вертикальное +/- 5°
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:9:4]
Рабочая температура
ISO VG 32
Примечание по рабочей среде
Операция смазывания невозможна
Чистота воздуха на выходе
Сжатый воздух по ISO 8573-1:2010 [7:9:-]
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Комбинации блоков
Блок фильтрации
Фильтр-регулятор
Блок давления
Фильтр-регулятор
Блок разветвления
Модуль разветвления
Блок подготовки
Маслораспылитель
