Описание и характеристики
Основные характеристики
Производитель
Артикул
541655
Наименование

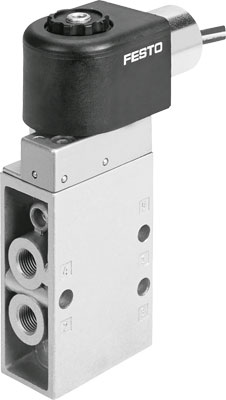

Распределитель с электромагнитным управлением
Серия товара
Группа
Стандартные
Тип оборудования
Распределители
Внутренний стандарт
IDO28456
Технические характеристики
Количество линий и позиций
Тип управления
Тип действия
Присоединение
Тип пилотного управления
Непрямого действия
Тип сброса
Пружинный
Ручное дублирование
Защелкиваемый
Функция быстрого выхлопа
Дросселирующий
Время включения
10 мс
Время выключения
36 мс
Питание пилота
Внутреннее
Максимальный стандартный расход
500
Направление потока
Нереверсивный
Электрические характеристики
Класс защиты
IP65
Тип катушки
F (+155 °C)
Рабочее напряжение катушки
120 В AC
Мощность переключения
11,5 ВА
Мощность удержания
6,5 ВА
Частота катушки
60 Гц
Массо-габаритные и монтажные характеристики
Тип присоединения на входе
Внутренняя резьба
Присоединение выхлопа
1/8
Присоединение комплектующих
Наружная резьба
Тип крепления
Со сквозным отверстием
Монтажный шаг
26 мм
Тип резьбы
G
Выхлоп пилота, канал 84
M5
Присоединение продувочного канала
Внутренний
Условный проход
5 мм
Ширина
26 мм
Высота
117 мм
Длина
45 мм
Вес
420 г
Особенности материалов
Материал корпуса
Алюминиевый сплав
Материал уплотнения
NBR (Бутадиен-нитрильный каучук); PU (Полиуретан)
Условия эксплуатации
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
1,8 бар
Положение при сборке
Любое
Температура окружающей среды
От -5 °C до +40 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Стандарты
Сертификационный департамент
FM 3026030
Сертификация взрывозащиты за пределами Евросоюза
Class I, Div. 1 (US); Class I, Div. 2 (US); Class II, Div. 1 (US); Class II, Div. 2 (US); Class III, Div. 1 (US); Class III, Div. 2 (US); EPL Gb (US); EPL Gc (US)
Дополнительные характеристики
Защита от перекрытия
Нет
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
