Описание и характеристики
Основные характеристики
Производитель
Артикул
541663
Наименование

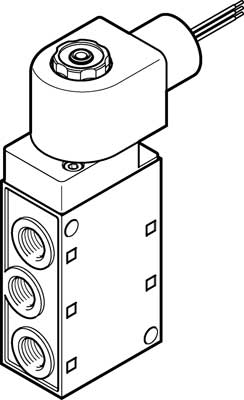

Распределитель с электромагнитным управлением
Серия товара
Группа
Стандартные
Тип оборудования
Распределители
Внутренний стандарт
IDO28456
Технические характеристики
Количество линий и позиций
Тип управления
Тип действия
Присоединение
1/4
Тип пилотного управления
Непрямого действия
Тип сброса
Пружинный
Ручное дублирование
Защелкиваемый
Функция быстрого выхлопа
Дросселирующий
Время включения
10 мс
Время выключения
29 мс
Питание пилота
Внутреннее
Максимальный стандартный расход
1000 л/мин
Направление потока
Нереверсивный
Электрические характеристики
Класс защиты
IP65
Тип катушки
F (+155 °C)
Рабочее напряжение катушки
120 В AC
Мощность переключения
11,5 ВА
Мощность удержания
6,5 ВА
Частота катушки
60 Гц
Массо-габаритные и монтажные характеристики
Тип присоединения на входе
Внутренняя резьба
Присоединение выхлопа
1/4
Присоединение комплектующих
Наружная резьба
Тип крепления
Со сквозным отверстием
Монтажный шаг
73 мм
Тип резьбы
G
Выхлоп пилота, канал 84
M5
Присоединение продувочного канала
Внутренний
Условный проход
7 мм
Ширина
73 мм
Вес
450 г
Особенности материалов
Материал корпуса
Алюминиевый сплав
Материал уплотнения
NBR (Бутадиен-нитрильный каучук); PU (Полиуретан)
Условия эксплуатации
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
2 бар
Положение при сборке
Любое
Температура окружающей среды
От -5 °C до +40 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Стандарты
Сертификационный департамент
FM 3026030
Сертификация взрывозащиты за пределами Евросоюза
Class I, Div. 1 (US); Class I, Div. 2 (US); Class II, Div. 1 (US); Class II, Div. 2 (US); Class III, Div. 1 (US); Class III, Div. 2 (US); EPL Gb (US); EPL Gc (US)
Дополнительные характеристики
Защита от перекрытия
Нет
