Пневматический мускул Festo DMSP-10

Артикул: 541403
Сравнить
В избранное

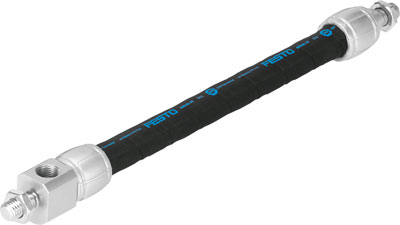

 Пневматический мускул Festo 541403 DMSP-10-    -

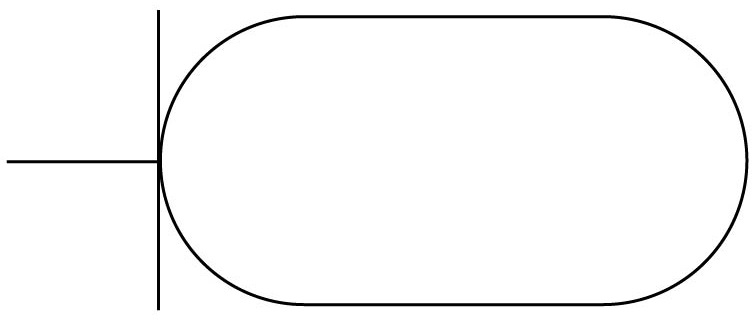

Пневматический мускул Festo 541403 DMSP-10 пневмосхема
 Пневматический мускул Festo 541403 DMSP-10-    -
Родина бренда
Германия  Германия
Производитель
Серия товара
Наименование
Пневматический мускул
Артикул
541403
Группа
Пневмомускулы
Тип оборудования
Пневмоцилиндры
Festo Официальный поставщик

Официальный поставщик

Описание и характеристики

Пневматический мускул Festo DMSP-10 — миниатюрный растягивающий привод, который имитирует естественное движение мышц. Применяется для организации подвижности у человекообразных роботов. Пневмомускул представляет собой систему мембранного сокращения, состоящую из эластичного шланга, оплетенного армирующими нитями, служащими для придания жесткости и интегрированными в ромбовидную структуру. Используется в замкнутых системах прецизионного регулирования для обеспечения оптимального натяжения.

Ключевые особенности

  • пневмомускул состоит из стягивающей трубки и соответствующих разъемов;
  • вес уменьшен на 30% и десятикратно увеличено начальное усилие относительно более ранних моделей;
  • конструкция обеспечивает равномерное движение. Эффект Stick-Slip (движение рывками) отсутствует;
  • герметичная конструкция обеспечивает защиту от пыли, загрязнения и жидкости;
  • частота сокращений до 150 герц. Амплитуда и частота могут регулироваться независимо друг от друга;
  • позиционирование осуществляется с помощью давления;
  • допускается высокое ускорение груза;
  • материалы содержат вещества, ухудшающие процесс покраски;
  • материалы не содержат медь и тефлон;
  • используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)»;
  • устройство сертифицировано TÜV.

Фланец и втулка выполнены из анодированного алюминиевого сплава. Гайка из оцинкованной стали. Диафрагма из AR и CR.

Рабочая среда — фильтрованный сжатый воздух. Допускается работа со смазкой (с распылением масла в сжатом воздухе).

Варианты исполнения пневматических мускулов:

  • радиальное первое пневматическое соединение;
  • осевое первое пневматическое соединение;
  • радиальное второе пневматическое соединение;
  • осевое второе пневматическое соединение;
  • второе не пневматическое соединение с внутренней резьбой;
  • второе не пневматическое соединение с наружной резьбой.
Основные характеристики
Производитель
Серия товара
Наименование
Пневматический мускул
Артикул
541403
Группа
Пневмомускулы
Тип оборудования
Пневмоцилиндры
Технические характеристики
Увеличение диаметра при максимальном сокращении
24 мм
Ход
2250 мм
Режим работы
Одностороннего действия тянущее действие
Тип конструкции
Сокращаемая мембрана
Максимальное сокращение
25% от номинальной длины
Номинальная длина
От 40 до 9000 мм
Максимальное начальное напряжение
3% от номинальной длины
Допустимая непараллельность
<= 2 мм, т. к. номинальная длина 400 мм
± 0,5% для длины хода до 400 мм
Допустимая угловая погрешность
<= 1 °
Теоретическое усилие при 6 бар
480 Н
Максимальная свободно подвешенная дополнительная нагрузка
30 кг
Теоретическая мускульная энергия при максимальном рабочем давлении
630 Н
Точность повторения
<= 1% номинальной длины, циклич.
Дополнительный вес на 1 м хода
94 г
Массо-габаритные и монтажные характеристики
Присоединение 1
1/8
Тип резьбы
G
Размер
10 мм
Положение при сборке
Любое
Особенности материалов
Материал втулки
Алюминиевый сплав
нейтральное анодирование
Материал гайки
Гальванизированная сталь
Материал фланца
Алюминиевый сплав
нейтральное анодирование
Материал мембраны
AR
CR (Хлоропреновый каучук)
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
8 бар
Температура окружающей среды
От -5 °C до +60 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Стандарты
Авторизация
TÜV
Преимущества
Высокое усилие
Высокая точность
Документация
PDF
Пневмомускул MAS
PDF
Отказное письмо
PDF
Инструкции по эксплуатации DMSP/MAS-RU
PDF
Свидетельство Festo 2020
