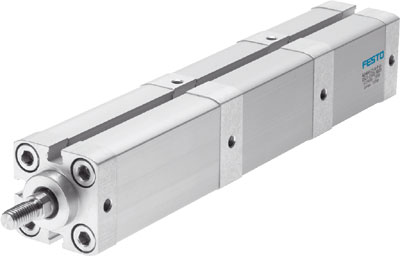

Многопозиционный пневмоцилиндр Festo ADNM-40

Артикул: 539696
Сравнить
В избранное
 Многопозиционный цилиндр Festo 539696 ADNM-40-    -
 Многопозиционный цилиндр Festo 539696 ADNM-40-    -
Родина бренда
Германия  Германия
Производитель
Серия товара
Наименование
Многопозиционный цилиндр
Артикул
539696
Группа
Многопозиционные
Тип оборудования
Пневмоцилиндры
Festo Официальный поставщик

Официальный поставщик

Описание и характеристики

Многопозиционный цилиндр Festo ADNM-40 — многопозиционный пневмоцилиндр двустороннего действия. Соответствует стандарту ISO 21287. Цилиндры могут собираться в модули от двух до пяти цилиндров с одним диаметром поршня и разной длиной хода.

Ключевые особенности

  • для сохранения работоспособности цилиндров необходимо следовать установленным правилам сборки их в модуль;
  • возможен монтаж с помощью внутренней резьбы и монтажных принадлежностей. Крепежные отверстия расположены в соответствии со стандартом ISO 21287;
  • простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки;
  • в базовом исполнении установлены упругие демпфирующие кольца для демпфирования по типу P (демпфирующие кольца/элементы в конечных положениях);
  • на поршень может быть установлен магнит для бесконтактного опроса положения;
  • используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)».

Шток поршня из высоколегированной стали. Крышка, корпус цилиндра выполнены из анодированного алюминия. Фланец и винты производятся из оцинкованной стали.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PUR) или фтористого каучука (FKM) в термостойком исполнении.

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).

Варианты исполнения цилиндров:

  • односторонний шток на поршне;
  • наружная резьба на штоке;
  • внутренняя резьба на штоке;
  • поршень со встроенным магнитом;
  • термостойкие уплотнения до +120 °C.
Основные характеристики
Производитель
Серия товара
Наименование
Многопозиционный цилиндр
Артикул
539696
Группа
Многопозиционные
Тип оборудования
Пневмоцилиндры
Технические характеристики
Возможный ход для крайней позиции
От 1 до 2000 мм
Возможный ход для промежуточной позиции
От 1 до 300 мм
Диаметр поршня
40 мм
Режим работы
Двустороннего действия
Тип конструкции
Поршень
Шток
Корпус из профиля
Максимальное кол-во промежуточных позиций
5
Максимальный суммарный ход из всех индивидуальных
2000 мм
Определение позиции
Для герконов
Варианты
сертификат взрывозащиты (ATEX)
Удлиненная наружная резьба штока
Шток со специальной резьбой
Удлиненный шток
Термостойкие уплотнения, макс. 120°C
табличка с лазерной гравировкой данных
Демпфирование
Нерегулируемое демпфирование
Расположение демпфирования
Упругие кольца с двух сторон
Теоретическое усилие при 6 бар, прямой ход
754 Н
Теоретическое усилие при 6 бар, обратный ход
633 Н
Массо-габаритные и монтажные характеристики
Присоединение 1
M5
Тип крепления
С внутренней резьбой
С принадлежностями
Положение при сборке
Любое
Особенности материалов
Материал корпуса
Алюминиевый сплав
Анодированный
Материал уплотнения
TPE-U(PU) (Термопластичный полиуретан)
Материал штока
Легированная сталь
Материал крышки
Алюминиевый сплав
Анодированный
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Рабочее давление
От 0,8 до 10 бар
Температура окружающей среды
От -20 °C до +120 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Стандарты
Соответствует стандарту
ISO 21287
Преимущества
Высокая производительность
Документация
PDF
Многопозиционные цилиндры / комплекты переходников
PDF
Отказное письмо
PDF
Свидетельство Festo 2020
