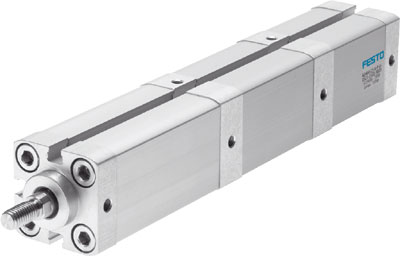

Многопозиционный пневмоцилиндр Festo ADNM-100

Артикул: 539698
Многопозиционный пневмоцилиндр Festo ADNM-100
Многопозиционный пневмоцилиндр Festo ADNM-100
Многопозиционный пневмоцилиндр Festo ADNM-100
Диаметр поршня
Родина бренда
Германия  Германия
Производитель
Артикул
539698
Наименование
Многопозиционный пневмоцилиндр
Серия товара
Группа
Тип оборудования
Пневмоцилиндр
Присоединение
1/8
Материал корпуса
Алюминиевый сплав анодированный
Festo

Официальный поставщик

Описание и характеристики

Многопозиционный цилиндр Festo ADNM-100 — многопозиционный пневмоцилиндр двустороннего действия. Соответствует стандарту ISO 21287. Цилиндры могут собираться в модули от двух до пяти цилиндров с одним диаметром поршня и разной длиной хода.

Ключевые особенности

  • для сохранения работоспособности цилиндров необходимо следовать установленным правилам сборки их в модуль;
  • возможен монтаж с помощью внутренней резьбы и монтажных принадлежностей. Крепежные отверстия расположены в соответствии со стандартом ISO 21287;
  • простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки;
  • в базовом исполнении установлены упругие демпфирующие кольца для демпфирования по типу P (демпфирующие кольца/элементы в конечных положениях);
  • на поршень может быть установлен магнит для бесконтактного опроса положения;
  • используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)».

Шток поршня из высоколегированной стали. Крышка, корпус цилиндра выполнены из анодированного алюминия. Фланец и винты производятся из оцинкованной стали.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PUR) или фтористого каучука (FKM) в термостойком исполнении.

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).

Варианты исполнения цилиндров:

  • односторонний шток на поршне;
  • наружная резьба на штоке;
  • внутренняя резьба на штоке;
  • поршень со встроенным магнитом;
  • термостойкие уплотнения до +120 °C.
Основные характеристики
Производитель
Артикул
539698
Наименование
Многопозиционный пневмоцилиндр
Серия товара
Группа
Тип оборудования
Пневмоцилиндр
Внутренний стандарт
IDO28456
Технические характеристики
Варианты исполнения
сертификат взрывозащиты (ATEX)
Удлиненная наружная резьба штока
Шток со специальной резьбой
Удлиненный шток
Термостойкие уплотнения, макс. 120°C
табличка с лазерной гравировкой данных
Возможный ход для крайней позиции
От 1 до 2000 мм
Возможный ход для промежуточной позиции
От 1 до 400 мм
Диаметр поршня
Максимальное количество промежуточных позиций
5
Присоединение
1/8
Демпфирование
Нерегулируемое
Максимальный суммарный ход из всех индивидуальных
2000 мм
Расположение демпфирования
Упругие кольца с двух сторон
Определение позиции
При помощи датчиков положения
Массо-габаритные и монтажные характеристики
Тип конструкции
Поршень
Шток
Корпус из профиля
Тип присоединения на входе
Внутренняя резьба
Тип крепления
С внутренней резьбой
С принадлежностями
Резьба на штоке
M16
Конец штока
Внутренняя резьба
Тип резьбы
G
Особенности материалов
Материал корпуса
Алюминиевый сплав анодированный
Материал штока
Легированная сталь
Материал уплотнения
TPE-U (PU) (Термопластичный полиуретан)
Материал крышки
Алюминиевый сплав
Анодированный
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Максимальное рабочее давление
10 бар
Положение при сборке
Любое
Температура окружающей среды
От -20 °C до +80 °C
Рабочая среда
Сжатый воздух по ISO 8573-1:2010
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Дополнительные характеристики
Теоретическое усилие при 6 бар, прямой ход
4712 Н
Теоретическое усилие при 6 бар, обратный ход
4417 Н

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.

Документация
PDF
Отказное письмо
PDF
Многопозиционные цилиндры Festo серии ADNM дополнительные характеристики
PDF
Свидетельство Festo 2022
