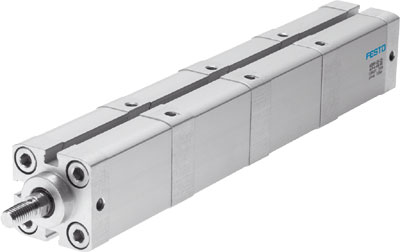

Пневмоцилиндр большого усилия Festo ADNH-63

Цилиндр большого усилия Festo ADNH-63 — тандемный пневмоцилиндр двустороннего действия с большим усилием. Соответствует стандарту ISO 21287. Применяется в пневматических системах, когда к объекту нужно приложить большое усилие. Можно установить последовательно от 2 до 4 цилиндров, что приводит к увеличению усилия при прямом ходе в соответствующее число раз.

Ключевые особенности

• в тандем можно установить до 4 цилиндров;
• распределение сжатого воздуха внутри цилиндров позволяет провести герметизацию всех цилиндров с помощью двух соединений;
• усилие при обратном ходе соответствует усилию одного цилиндра с соответствующим диаметром поршня;
• возможен монтаж с помощью внутренней резьбы и монтажных принадлежностей. Крепежные отверстия расположены в соответствии со стандартом ISO 21287;
• простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки;
• в базовом исполнении установлены упругие демпфирующие кольца для демпфирования по типу P (демпфирующие кольца/элементы в конечных положениях);
• на поршень может быть установлен магнит для бесконтактного опроса положения;
• используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)».

Шток поршня изготавливается из высоколегированной стали. Крышка, корпус цилиндра выполнены из анодированного алюминия. Фланец и винты производятся из оцинкованной стали.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PUR), нитриловой резины (NBR) или фтористого каучука (FKM) в термостойком исполнении.

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).

Варианты исполнения цилиндров:

• наружная резьба на штоке;
• внутренняя резьба на штоке;
• поршень со встроенным магнитом;
• термостойкие уплотнения до +120 °C.
