Пневмоцилиндр большого усилия Festo ADNH-25

Артикул: 539691
Сравнить
В избранное

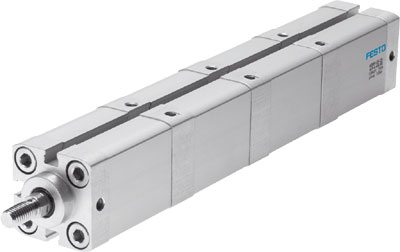

 Цилиндр большого усилия Festo 539691 ADNH-25-    -
 Цилиндр большого усилия Festo 539691 ADNH-25-    -
Родина бренда
Германия  Германия
Производитель
Серия товара
Наименование
Цилиндр большого усилия
Артикул
539691
Группа
Большого усилия
Тип оборудования
Пневмоцилиндры
Festo Официальный поставщик

Официальный поставщик

Описание и характеристики

Цилиндр большого усилия Festo ADNH-25 — тандемный пневмоцилиндр двустороннего действия с большим усилием. Соответствует стандарту ISO 21287. Применяется в пневматических системах, когда к объекту нужно приложить большое усилие. Можно установить последовательно от 2 до 4 цилиндров, что приводит к увеличению усилия при прямом ходе в соответствующее число раз.

Ключевые особенности

  • в тандем можно установить до 4 цилиндров;
  • распределение сжатого воздуха внутри цилиндров позволяет провести герметизацию всех цилиндров с помощью двух соединений;
  • усилие при обратном ходе соответствует усилию одного цилиндра с соответствующим диаметром поршня;
  • возможен монтаж с помощью внутренней резьбы и монтажных принадлежностей. Крепежные отверстия расположены в соответствии со стандартом ISO 21287;
  • простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки;
  • в базовом исполнении установлены упругие демпфирующие кольца для демпфирования по типу P (демпфирующие кольца/элементы в конечных положениях);
  • на поршень может быть установлен магнит для бесконтактного опроса положения;
  • используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)».

Шток поршня изготавливается из высоколегированной стали. Крышка, корпус цилиндра выполнены из анодированного алюминия. Фланец и винты производятся из оцинкованной стали.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PUR), нитриловой резины (NBR) или фтористого каучука (FKM) в термостойком исполнении.

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).

Варианты исполнения цилиндров:

  • наружная резьба на штоке;
  • внутренняя резьба на штоке;
  • поршень со встроенным магнитом;
  • термостойкие уплотнения до +120 °C.
Основные характеристики
Производитель
Серия товара
Наименование
Цилиндр большого усилия
Артикул
539691
Группа
Большого усилия
Тип оборудования
Пневмоцилиндры
Технические характеристики
Ход
150 мм
Диаметр поршня
25 мм
Режим работы
Двустороннего действия
Тип конструкции
Поршень
Шток
Корпус из профиля
Определение позиции
Для герконов
Варианты
сертификат взрывозащиты (ATEX)
Удлиненная наружная резьба штока
Шток со специальной резьбой
Удлиненный шток
Термостойкие уплотнения, макс. 120°C
табличка с лазерной гравировкой данных
Демпфирование
Нерегулируемое демпфирование
Расположение демпфирования
Упругие кольца с двух сторон
Теоретическое усилие при 6 бар, прямой ход
1036 Н
Теоретическое усилие при 6 бар, обратный ход
247 Н
Минималльный ход
1 мм
Массо-габаритные и монтажные характеристики
Присоединение 1
M5
Тип крепления
С внутренней резьбой
С принадлежностями
Положение при сборке
Любое
Особенности материалов
Материал корпуса
Алюминиевый сплав
Анодированный
Материал уплотнения
TPE-U(PU) (Термопластичный полиуретан)
Материал штока
Легированная сталь
Материал крышки
Алюминиевый сплав
Анодированный
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
0,6 бар
Температура окружающей среды
От -20 °C до +120 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Стандарты
Соответствует стандарту
ISO 21287
Документация
PDF
Тандем / цилиндры высокой силы
PDF
Отказное письмо
PDF
Свидетельство Festo 2020
