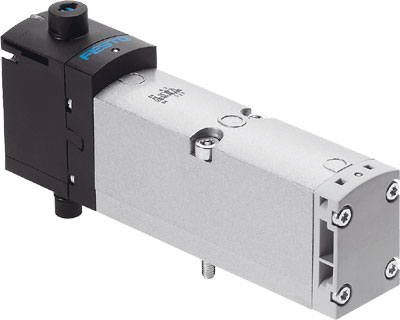

Распределитель с электромагнитным управлением Festo VSVA-B-M52-MZD-A1-2AT1L

Артикул: 539146
Распределитель с электромагнитным управлением Festo VSVA-B-M52-MZD-A1-2AT1L
Распределитель с электромагнитным управлением Festo VSVA-B-M52-MZD-A1-2AT1L
Распределитель с электромагнитным управлением Festo VSVA-B-M52-MZD-A1-2AT1L
Родина бренда
Германия  Германия
Производитель
Артикул
539146
Наименование
Распределитель с электромагнитным управлением
Серия товара
Группа
Стандартные
Тип оборудования
Распределители
Количество линий и позиций
Присоединение
1/4
Монтажный шаг
26 мм
Материал корпуса
Алюминий; PA (Полиамид)
Festo

Официальный поставщик

Описание и характеристики

Распределитель с электроуправлением Festo VSVA-B-M52-MZD-A1-2AT1L — стандартный распределитель с электромагнитным управлением.

Ключевые особенности распределителей VSVA

Соответствуют стандарту ISO 15407 и VDMA 24563. Имеют прочный металлический корпус. Могут монтироваться в блоках, с комбинированием распределителей этой серии разных размеров.

Применяются для управления потоками фильтрованного сжатого воздуха (с маслом или без). Степень фильтрации — 40 мкм.

Основные характеристики
Производитель
Артикул
539146
Наименование
Распределитель с электромагнитным управлением
Серия товара
Группа
Стандартные
Тип оборудования
Распределители
Внутренний стандарт
IDO28456
Технические характеристики
Количество линий и позиций
Тип управления
Тип действия
Присоединение
1/4
Номинальное рабочее напряжение AC
110 В AC
Тип пилотного управления
Непрямого действия
Тип сброса
Пружинный
Ручное дублирование
Защелкиваемый; Толкающий; Покрытый
Функция быстрого выхлопа
Дросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту
Время включения
20 мс
Расход клапана с оптимизированной пропускной способностью
1,350 л/мин
Размер плиты
26 мм
Время отключения
65 мс
Питание пилота
Внешнее; Внутреннее
Максимальный стандартный расход
1400
Направление потока
Любое
Расход в составе блока
1100 л/мин
Расход на индивидуальной плите
1200 л/мин
Рабочий цикл
100 %
Электрические характеристики
Тип электрического подключения
Plug-in
Класс защиты
IP65 NEMA 4
Рабочее напряжение катушки
110 В AC
Мощность переключения
1,6 ВА
Мощность удержания
1,6 ВА
Частота катушки
50/60 Гц
Допустимые колебания напряжения
± 10 %
Импульсная мощность
2,5 кВ
Массо-габаритные и монтажные характеристики
Тип конструкции
Золотниковый
Тип присоединения на входе
Внутренняя резьба
Тип присоединения
Коллектор
Присоединение выхлопа
1/4
Тип крепления
На монтажной плите; Коллектор
Монтажный шаг
26 мм
Тип резьбы
G
Выхлоп пилота, канал 82/84
Не канализированный в соответствии со стандартом; Канализированный
Подвод пилотного воздуха 12/14
Коллектор, размер 26 мм по ISO 15407-2
Ширина
26 мм
Вес
293 г
Особенности материалов
Материал корпуса
Алюминий; PA (Полиамид)
Материал уплотнения
FPM (Фторкаучук); HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)
Материал винтов
Гальванизированная сталь
Условия эксплуатации
Максимальное рабочее давление
10 бар
Пилотное давление
3 - 10 бар
Положение при сборке
Любое
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Степень загрязнения
3
Относительная влажность воздуха
0 % - 90 % (без образования конденсата)
Сопротивление коррозии
0 - Нет стойкости к коррозии
Стандарты
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Дополнительные характеристики
Защита от перекрытия
Да
Отображение статуса сигнала
LED

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.

Документация
PDF
Решение от 08.10.2009 г.
PDF
Отказное письмо
PDF
Декларация о соответствии
PDF
Распределители Festo серии VSVA дополнительные характеристики
PDF
Инструкция по монтажу VAMC-S6-CH/-CS-D2
PDF
Свидетельство Festo 2022
