Описание и характеристики
Основные характеристики
Производитель
Артикул
535905
Наименование

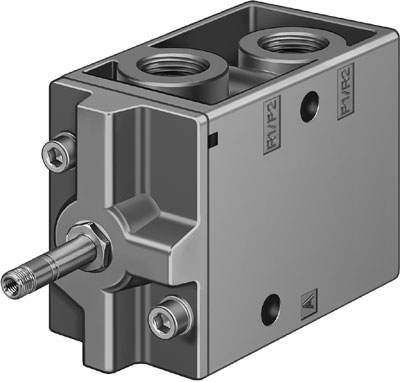

Распределитель с электромагнитным управлением
Серия товара
Группа
Универсальные
Тип оборудования
Распределители
Внутренний стандарт
IDO28456
Технические характеристики
Количество линий и позиций
3/2 лин./поз.
Тип управления
Тип действия
Присоединение
1/2
Тип пилотного управления
Непрямого действия
Тип сброса
Пружинный
Ручное дублирование
Защелкиваемый
Функция быстрого выхлопа
Дросселирующий
Функция распределителя
Н. О.
Время включения
18 мс
Время выключения
90 мс
Питание пилота
Внутреннее
Максимальный стандартный расход
3700
Направление потока
Нереверсивный
Негативный тестовый импульс с логикой 1
3700 мкс
Позитивный тестовый импульс с логикой 0
2200 мкс
Электрические характеристики
Класс защиты
IP65
Тип катушки
F (+155 °C)
Рабочее напряжение катушки
Массо-габаритные и монтажные характеристики
Тип конструкции
Тарельчатое седло
Тип присоединения на входе
Внутренняя резьба
Присоединение выхлопа
1/2
Присоединение комплектующих
Наружная резьба
Тип крепления
На коллекторной плите; Со сквозным отверстием
Монтажный шаг
69 мм
Тип резьбы
G
Пневматическое присоединение, 11
G1/2
Выхлоп пилота, канал 82
M5
Пневматическое подключение, канал 33
G1/2
Присоединение продувочного канала
M5
Условный проход
14 мм
Ширина
52 мм
Вес
1100 г
Особенности материалов
Материал корпуса
Алюминиевый сплав
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу
Соответствует директиве RoHS
Тип уплотнения
Мягкий
Условия эксплуатации
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
1,5 бар
Положение при сборке
Любое
Температура окружающей среды
От -5 °C до +40 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Взрывозащита типа (Пыль)
c 130°C
Примечание по рабочей среде
Возможна работа со смазкой (Впоследствии требуется постоянная смазка)
Температура хранения
От -20 °C до +60 °C
Категория ATEX (Газ)
II 2G
Взрывозащита типа (Газ)
c T4
Взрывобезопасная температура окружающей среды
-5 °C ≤ Ta ≤ +40 °C
Категория ATEX (Пыль)
II 2D
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Дополнительные характеристики
Защита от перекрытия
Нет
