Описание и характеристики
Основные характеристики
Производитель
Артикул
541658
Наименование

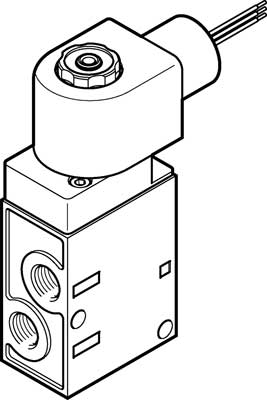

Распределитель с электромагнитным управлением
Серия товара
Группа
Стандартные
Тип оборудования
Распределители
Внутренний стандарт
IDO28456
Технические характеристики
Количество линий и позиций
3/2 лин./поз.
Тип управления
Тип действия
Присоединение
1/4
Тип пилотного управления
Непрямого действия
Тип сброса
Пружинный
Ручное дублирование
Защелкиваемый
Функция быстрого выхлопа
Дросселирующий
Функция распределителя
Н. З.
Время включения
12 мс
Время выключения
29 мс
Питание пилота
Внутреннее
Максимальный стандартный расход
800
Направление потока
Нереверсивный
Электрические характеристики
Класс защиты
IP65
Тип катушки
F (+155 °C)
Рабочее напряжение катушки
Мощность переключения
4,6 Вт
Мощность удержания
4,6 Вт
Массо-габаритные и монтажные характеристики
Тип присоединения на входе
Внутренняя резьба
Присоединение выхлопа
1/4
Присоединение комплектующих
Наружная резьба
Тип крепления
Со сквозным отверстием
Монтажный шаг
30,4 мм
Тип резьбы
NPT
Выхлоп пилота, канал 82
M5
Присоединение продувочного канала
Внутренний
Условный проход
5 мм
Ширина
30,4 мм
Высота
126 мм
Длина
50 мм
Вес
425 г
Особенности материалов
Материал корпуса
Алюминий анодированный
Материал уплотнения
NBR (Бутадиен-нитрильный каучук); PU (Полиуретан)
Тип уплотнения
Мягкий
Условия эксплуатации
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
1,5 бар
Положение при сборке
Любое
Температура окружающей среды
От -5 °C до +40 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (Впоследствии требуется постоянная смазка)
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Стандарты
Сертификационный департамент
FM 3026030
Сертификация взрывозащиты за пределами Евросоюза
Class I, Div. 1 (US); Class I, Div. 2 (US); Class II, Div. 1 (US); Class II, Div. 2 (US); Class III, Div. 1 (US); Class III, Div. 2 (US); EPL Gb (US); EPL Gc (US)
Дополнительные характеристики
Защита от перекрытия
Нет
