Описание и характеристики
Основные характеристики
Производитель
Артикул
534771
Наименование
Распределитель с электромагнитным управлением
Серия товара
Группа
Стандартные
Тип оборудования
Распределители
Внутренний стандарт
IDO28456
Технические характеристики

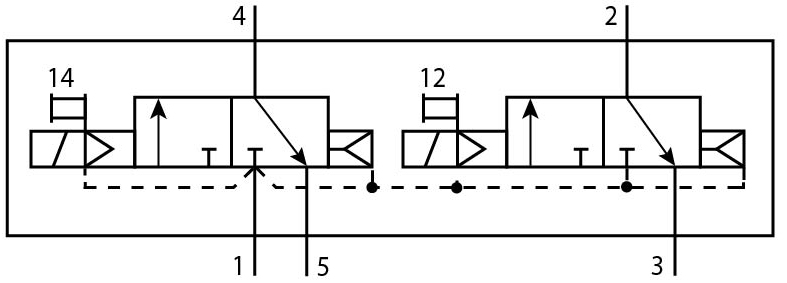

Количество линий и позиций
2х3/2 лин./поз.
Тип управления
Максимальный момент затяжки, установка распределителя
От 0,9 до 1,1 Нм
Тип действия
Моностабильный
Тип пилотного управления
Непрямого действия
Тип сброса
Пневматический
Ручное дублирование
Толкающий
Функция быстрого выхлопа
Дросселирующий
Функция распределителя
Н. З.
Время включения
10 мс
Время отключения
22 мс
Питание пилота
Внутреннее
Максимальный стандартный расход
600
Направление потока
Нереверсивный
Расход в составе блока
400 л/мин
Расход на индивидуальной плите
450 л/мин
Рабочий цикл
100 %
Негативный тестовый импульс с логикой 1
500 мкс
Позитивный тестовый импульс с логикой 0
500 мкс
Электрические характеристики
Тип электрического подключения
Центральный разъем
Электрическое подключение
M8X1
Количество контактов
4-пин
Класс защиты
IP65
Диапазон рабочего напряжения
От 21,6 до 26,4 В DC
Рабочее напряжение катушки
24 В DC
Мощность переключения
2,4 Вт
Мощность удержания
1 Вт
Форма подключения
Круглая
Массо-габаритные и монтажные характеристики
Тип конструкции
Золотниковый
Тип присоединения на входе
Внутренняя резьба
Тип крепления
На монтажной плите
Монтажный шаг
18 мм
Условный проход
5 мм
Ширина
18 мм
Высота
59,8 мм
Длина
107,8 мм
Вес
140 г
Условия эксплуатации
Максимальное рабочее давление
10 бар
Положение при сборке
Любое
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Относительная влажность воздуха
0 % - 90 % (без образования конденсата)
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Стандарты
Соответствует стандарту
ISO 15407-1
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Дополнительные характеристики
Защита от перекрытия
Да
Отображение статуса сигнала
LED
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
