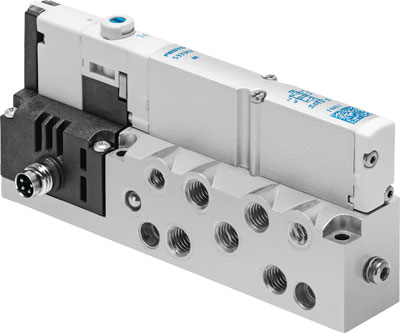

Распределитель с электромагнитным управлением Festo VMPA1-M1H-M-S-M7-PI

Артикул: 533385
Распределитель с электромагнитным управлением Festo VMPA1-M1H-M-S-M7-PI
Распределитель с электромагнитным управлением Festo VMPA1-M1H-M-S-M7-PI
Распределитель с электромагнитным управлением Festo VMPA1-M1H-M-S-M7-PI
Количество линий и позиций
Родина бренда
Германия  Германия
Производитель
Артикул
533385
Наименование
Распределитель с электромагнитным управлением
Серия товара
Группа
Универсальные
Тип оборудования
Распределители
Количество линий и позиций
Материал корпуса
Алюминиевый сплав
Festo

Официальный поставщик

Описание и характеристики

Распределитель с электроуправлением Festo VMPA1-M1H-M-S-M7-PI —универсальный распределитель с электромагнитным управлением. Входит в серию VMPA и предназначены для пневмоостровов MPA.

Ключевые особенности распределителей серии VMPA1

Распределители этой серии имеют компактную конструкцию, а также прочные и надежные металлические элементы. Есть LED-индикация рабочего состояния.

Распределители VMPA1 применяются для автоматизации процессов в автомобильной, электронной и других отраслях промышленности.

Основные характеристики
Производитель
Артикул
533385
Наименование
Распределитель с электромагнитным управлением
Серия товара
Группа
Универсальные
Тип оборудования
Распределители
Внутренний стандарт
IDO28456
Технические характеристики
Количество линий и позиций
Тип управления
Максимальный момент затяжки, установка распределителя
0,25 Нм
Тип действия
Присоединение
M7
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внутренний
Тип сброса
Пневматический
Ручное дублирование
Защелкиваемый; Толкающий
Функция быстрого выхлопа
Дросселирующий
Время включения
10 мс
Время выключения
20 мс
Стандартный номинальный расход с QS-6
360 л/мин
Подходит для работы с вакуумом
Да
Питание пилота
Внешнее
Максимальный стандартный расход
360
Направление потока
Реверсивный
Негативный тестовый импульс с логикой 1
200 мкс
Позитивный тестовый импульс с логикой 0
400 мкс
Электрические характеристики
Количество контактов
4-пин
Класс защиты
IP65 по IEC 60529 в собранном состоянии
Рабочее напряжение катушки
24 В DC
Допустимые колебания напряжения
±25 %
Массо-габаритные и монтажные характеристики
Тип конструкции
Золотниковый
Тип присоединения на входе
Внутренняя резьба
Присоединение выхлопа
M7
Присоединение комплектующих
Наружная резьба
Тип крепления
Со сквозным отверстием
Монтажный шаг
28,8 мм
Размер клапана
10 мм
Тип резьбы
M
Выхлоп пилота, канал 82/84
M5
Подвод пилотного воздуха 12/14
M5
Вес
143 г
Особенности материалов
Материал корпуса
Алюминиевый сплав
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Максимальное рабочее давление
10 бар
Пилотное давление
От 3 до 8 бар
Положение при сборке
Любое
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Относительная влажность воздуха
Максимум 90 % при 40°C
Температура хранения
От -20 °C до +40 °C
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Стандарты
Авторизация
C UL us - Recognized (OL)
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Дополнительные характеристики
Защита от перекрытия
Да
Отображение статуса сигнала
Да

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.

Документация
PDF
Решение от 08.10.2009 г.
PDF
Информационное письмо
PDF
Отказное письмо №189
PDF
Отказное письмо №186
PDF
Распределители с электроуправлением Festo серии VMPA1 дополнительные характеристики
PDF
Инструкция по монтажу VMPA_-M1H-_-PI-D2
PDF
Свидетельство Festo 2022
