Описание и характеристики
Основные характеристики
Производитель
Артикул
533386
Наименование
Распределитель с электромагнитным управлением
Серия товара
Группа
Универсальные
Тип оборудования
Распределители
Внутренний стандарт
IDO28456
Технические характеристики

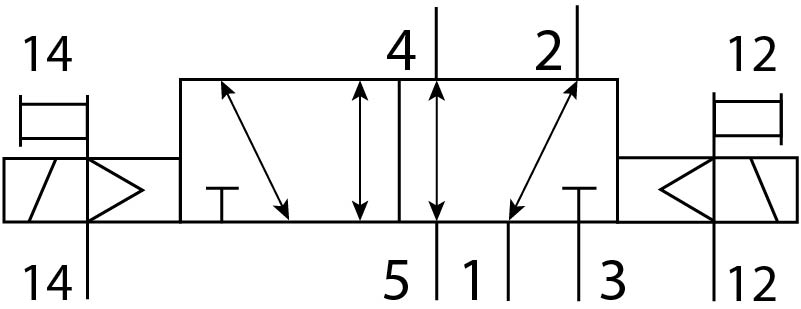

Количество линий и позиций
Тип управления
Максимальный момент затяжки, установка распределителя
0,25 Нм
Тип действия
Присоединение
M7
Тип пилотного управления
Непрямого действия
Ручное дублирование
Защелкиваемый; Толкающий
Функция быстрого выхлопа
Дросселирующий
Время переключения
15 мс
Время включения
10 мс
Стандартный номинальный расход с QS-6
360 л/мин
Подходит для работы с вакуумом
Да
Питание пилота
Внешнее
Максимальный стандартный расход
360
Направление потока
Реверсивный
Негативный тестовый импульс с логикой 1
200 мкс
Позитивный тестовый импульс с логикой 0
400 мкс
Электрические характеристики
Количество контактов
4-пин
Класс защиты
IP65 по IEC 60529 в собранном состоянии
Рабочее напряжение катушки
24 В DC
Допустимые колебания напряжения
±25 %
Массо-габаритные и монтажные характеристики
Тип конструкции
Золотниковый
Тип присоединения на входе
Внутренняя резьба
Присоединение выхлопа
M7
Присоединение комплектующих
Наружная резьба
Тип крепления
Со сквозным отверстием
Монтажный шаг
28,8 мм
Размер клапана
10 мм
Тип резьбы
M
Выхлоп пилота, канал 82/84
M5
Подвод пилотного воздуха 12/14
M5
Вес
143 г
Особенности материалов
Материал корпуса
Алюминиевый сплав
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Максимальное рабочее давление
10 бар
Пилотное давление
3 - 8 бар
Положение при сборке
Любое
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Относительная влажность воздуха
90 % при 40 °C (без образования конденсата)
Температура хранения
От -20 °C до +40 °C
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Стандарты
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Дополнительные характеристики
Защита от перекрытия
Да
Отображение статуса сигнала
Да
