Описание и характеристики
Основные характеристики
Производитель
Артикул
196045
Наименование

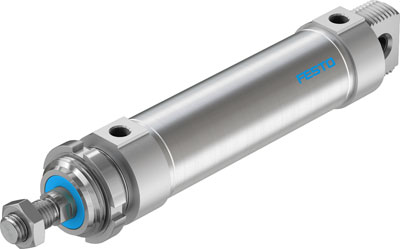

Круглый пневмоцилиндр
Серия товара
Группа
Тип оборудования
Пневмоцилиндр
Внутренний стандарт
IDO28456
Технические характеристики
Ход
125 мм
Диаметр поршня
Тип штока
Односторонний
Тип действия
Двустороннее
Присоединение
1/4
Демпфирование
Пневматическое регулируемое
Длина демпфирования
20 мм
Расположение демпфирования
Пневматическое демпфирование с обеих сторон
Определение позиции
При помощи датчиков положения
Массо-габаритные и монтажные характеристики
Тип конструкции
Поршень<br>Шток<br>Корпус цилиндра
Тип присоединения на входе
Внутренняя резьба
Резьба на штоке
M16X1,5
Конец штока
Наружная резьба
Тип резьбы
G
Перемещаемая масса
726 г
Ширина
60 мм
Высота
60 мм
Длина
320,2 мм
Вес
1587 г
Особенности материалов
Материал штока
Легированная сталь
Материал уплотнения
NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)
Материал крышки
Алюминиевый сплав
Материал колбы цилиндра
Нержавеющая сталь
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
1 бар
Положение при сборке
Любое
Температура окружающей среды
От -20 °C до +80 °C
Рабочая среда
Сжатый воздух по ISO 8573-1:2010
Рабочая температура
От -20 до +80 °C
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Дополнительные характеристики
Крепление к штоку
Внутренняя резьба
Теоретическое усилие при 6 бар, прямой ход
1178 Н
Теоретическое усилие при 6 бар, обратный ход
989 Н
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
