Описание и характеристики
Основные характеристики
Производитель
Артикул
19205
Наименование

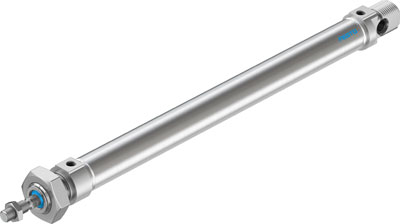

Круглый пневмоцилиндр
Серия товара
Группа
Тип оборудования
Пневмоцилиндр
Внутренний стандарт
IDO28456
Технические характеристики
Ход
160 мм
Диаметр поршня
16 мм
Тип штока
Тип действия
Присоединение
M5
Демпфирование
Нерегулируемое
Длина демпфирования
12 мм
Расположение демпфирования
Упругие кольца с двух сторон
Определение позиции
При помощи датчиков положения
Массо-габаритные и монтажные характеристики
Тип присоединения на входе
Внутренняя резьба
Резьба на штоке
M6
Конец штока
Наружная резьба
Тип резьбы
M
Перемещаемая масса при ходе 0 мм
23г
Дополнительный вес на 10 мм хода
4,6 г
Базовый вес на 0 мм хода
89,9 г
Дополнительный коэффициент массы на 10 мм хода
2 г
Ширина
24 мм
Высота
24 мм
Длина
271 мм
Вес
164 г
Особенности материалов
Материал штока
Легированная сталь
Материал уплотнения
NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)
Материал крышки
Алюминиевый сплав
Материал колбы цилиндра
Нержавеющая сталь
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
1 бар
Температура окружающей среды
От -20 °C до +80 °C
Рабочая среда
Сжатый воздух по ISO 8573-1:2010
Рабочая температура
От -20 °C до +80 °C
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Дополнительные характеристики
Крепление к штоку
Внутренняя резьба
Энергия удара в крайних положениях
0,15 Дж
Теоретическое усилие при 6 бар, прямой ход
120 Н
Теоретическое усилие при 6 бар, обратный ход
103 Н
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
