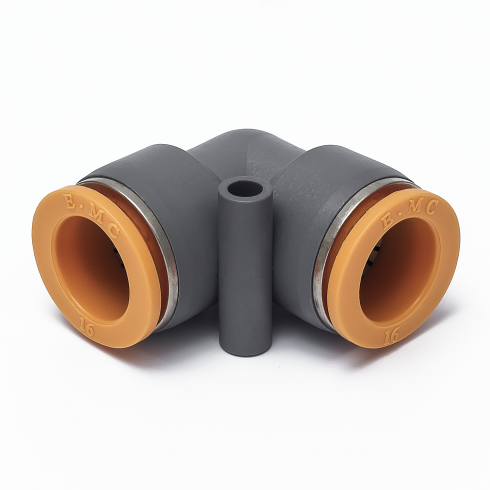

Фитинг цанговый угловой E.MC ZPV-14

Фитинг цанговый угловой серии ZPV бренда E.MC - это соединительный L-образный компонент для систем со сжатым воздухом или водой, обеспечивающий изменение направления магистрали под углом 90 градусов. Изделие предназначено для эксплуатации в стандартных промышленных контурах с рабочим давлением до 8 бар, где требуется быстрая коммутация гибких трубок без применения специального монтажного инструмента.

Корпус фитинга выполнен из технополимера PBT (полибутилентерефталат), что обеспечивает достаточную механическую прочность и химическую стойкость в температурном диапазоне 0...+60 °C. При использовании со сжатым воздухом рекомендуется подготовка среды по классу очистки, исключающему наличие крупных абразивных частиц, способных повредить уплотнительный контур. В случае применения в водных системах необходимо соблюдать температурный режим, исключая риск замерзания среды внутри цангового механизма.

• Тип присоединения: цанга 14 мм
• Материал корпуса: технополимер PBT
• Рабочая среда: сжатый воздух, вода
• Максимальное давление: 8 бар
• Рабочая температура: 0...+60 °C
• Форма корпуса: L-образный

Монтаж осуществляется путем ввода трубки с наружным диаметром 14 мм в цанговый зажим до упора, что активирует внутреннее уплотнение и фиксирует положение шланга стопорными зубьями. Для обеспечения герметичности срез трубки должен быть выполнен перпендикулярно ее оси без деформации профиля. Конструкция угольника предполагает многократное использование: для демонтажа линии достаточно нажать на отпускающее кольцо цанги, что позволяет извлечь трубку без повреждения ее поверхности.
