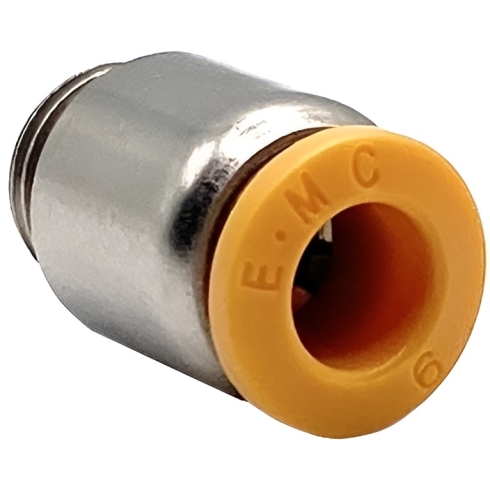

Штуцер цанговый E.MC ZPOC-06-01

Штуцер цанговый ZPOC E.MC - это прямой переходной фитинг для промышленной автоматизации с рабочими средами сжатый воздух и техническая вода. Изделие предназначено для создания герметичных быстроразъемных соединений между компонентами пневматики и полимерными трубопроводами в системах стандартного давления и вакуума.

Конструкция I-образной формы рассчитана на эксплуатацию в диапазоне давления от -0,8 до 8 бар. Возможность работы при отрицательном давлении позволяет интегрировать штуцер в вакуумные линии захвата и транспортировки. Корпус из ударопрочного технополимера обеспечивает коррозионную стойкость при контакте с конденсатом и влагой в температурном диапазоне 0...+60 °C. При использовании воды в качестве рабочей среды необходимо исключить риск замерзания жидкости в системе, так как это может привести к повреждению корпуса и уплотнений.

• Присоединение 1: наружная резьба R1/8
• Присоединение 2: цанга Ø6 мм
• Рабочее давление: -0,8...8 бар
• Рабочая среда: сжатый воздух, вода
• Материал корпуса: технополимер
• Тип монтажа: внутренний шестигранник
• Рабочая температура: 0...+60 °C

Монтаж со стороны входа осуществляется через наружную коническую резьбу R1/8. Наличие внутреннего шестигранника в основании позволяет производить установку с помощью Г-образного ключа или биты, что упрощает сборку при плотном размещении компонентов на монтажных плитах. Цанговый механизм на выходе обеспечивает надежную фиксацию трубки наружным диаметром 6 мм. Конструкция предполагает многократный монтаж и демонтаж калиброванных трубок из полиуретана (PU) или полиамида (PA) без использования дополнительного инструмента.
