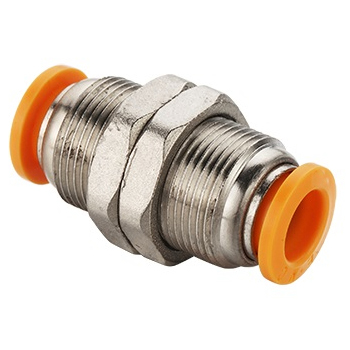

Муфта цанговая для панельного монтажа прямая E.MC ZPM-12

Mufta tsangovaya dlya panelnogo montazha serii ZPM brenda E.MC - eto pryamoy soedinitelny element dlya zhestkoy fiksatsii i provodki pnevmaticheskikh liniy skvoz stenki oborudovaniya ili paneli upravleniya. Konstruktsiya obespechivaet germetichnoe soedinenie polimernykh trubok v sistemakh so szhatym vozdukhom ili vodoy pri rabochem davlenii v diapazone 0-8 bar.

Korpus iz nikelirovannoy latuni i uplotneniya iz butadien-nitrilnogo kauchuka (NBR) opredelyayut termostoykost uzla v predelakh 0...+60 °C. Primenenie nerzhaveyushchey stali v mekhanizme derzhatelya shlanga predotvrashchaet samoproizvolnoe otsoedinenie trubki pri vibratsiyakh i pulsatsiyakh davleniya, a otpuskayushchee koltso iz poliformaldegida (POM) pozvolyaet provodit mnogokratnyy montazh bez povrezhdeniya poverkhnosti magistrali. I-obraznaya forma i materialy komponentov dopuskayut rabotu so smazkoy, chto povyshaet srok sluzhby vnutrennikh uplotneniy.

• Prisoedinenie 1: tsanga 12 mm
• Prisoedinenie 2: tsanga 12 mm
• Rabochaya sreda: voda, szhatyy vozdukh
• Maksimalnoe davlenie: 8 bar
• Diapazon temperatur: 0...+60 °C
• Material korpusa: nikelirovannaya latun
• Material uplotneniya: NBR

Montazh vypolnyaetsya v podgotovlennoe otverstie paneli s fiksatsiey korpusa pri pomoshchi vneshney metriki i komplektnoy gayki. Tip soedineniya s obeikh storon - tsangovyy dlya trubok s naruzhnym diametrom 12 mm. Pri sborke neobkhodimo obespechit rovnyy srez trubki pod uglom 90° dlya polnoy posadki v uplotnitelnyy manzhen i nadezhnoy fiksatsii zubchatym derzhatelem.
