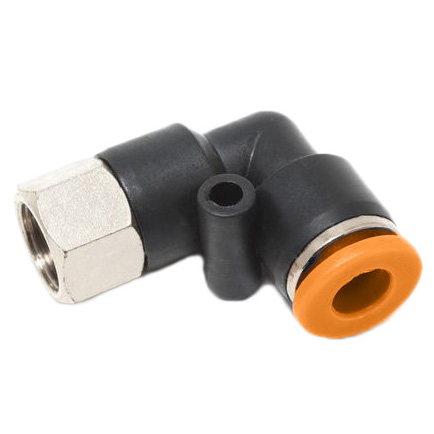

Штуцер цанговый угловой с внутренней резьбой E.MC ZPLF-10-02G

Артикул: ZPLF10-02G
Штуцер цанговый угловой с внутренней резьбой E.MC ZPLF-10-02G
Родина бренда
Китай  Китай
Производитель
Артикул
ZPLF10-02G
Наименование
Угольник
Серия товара
Группа
Стандартные
Форма фитинга
Материал корпуса
E.MC
Аналоги других производителей
Параметр
Цена
Наличие
Минимальный заказ
Присоединение 1
Присоединение 2
Тип присоединения на выходе
Тип присоединения на входе
Присоединение комплектующих
Конструкция фитинга
Форма фитинга
Тип резьбы
Тип монтажа
Материал корпуса
Марка материала корпуса
Максимальное рабочее давление
Минимальное рабочее давление
Рабочая среда
Рабочая температура
Основной
E.MC
ZPLF10-02G
173 ₽
54 шт
1 шт
1/4
10 мм
Цанга
Внутренняя резьба
Наружная резьба
Переходной
L-образный
G
Внешний шестигранник
Технополимер
PBT
8 бар
0 бар
Вода; Сжатый воздух
От 0 до +60 °C
Аналог
Pneumax
↑ 417 ₽
138 шт
1 шт
1/4
10 мм
Цанга
Внутренняя резьба
Наружная резьба
Переходной
L-образный
G
Внешний шестигранник
Технополимер
-
12 бар
- 0,9 бар
Вода; Сжатый воздух
От -20 до +60 °C
Аналог
Pemaks
↓ 207 ₽
24 шт
1 шт
1/4
10 мм
Цанга
Внутренняя резьба
Наружная резьба
Переходной
L-образный
R
Внешний шестигранник
Технополимер
-
15 бар
-
Сжатый воздух
От 0 до +60 °C
Аналог
Festo
↑ 455 ₽
13 шт
1 шт
1/4
10 мм
Цанга
Внутренняя резьба
Наружная резьба
Переходной
L-образный
G
Внешний шестигранник
Технополимер
PBT
14 бар
-
Вода; Сжатый воздух
От -10 до +80 °C
Аналог
SNS
↓ 204 ₽
0 шт
1 шт
1/4
10 мм
Цанга
Внутренняя резьба
Наружная резьба
Переходной
L-образный
G
Внешний шестигранник
Технополимер
-
9 бар
-
Вода; Сжатый воздух
От -5 до +60 °C
Аналог
Metalwork
↑ 782 ₽
0 шт
1 шт
1/4
10 мм
Цанга
Внутренняя резьба
-
-
L-образный
G
-
Технополимер
-
12 бар
-
-
От -20 до +60 °C
Описание и характеристики

Штуцер цанговый угловой серии ZPLF бренда E.MC - это переходной соединительный элемент L-образной формы для коммутации пневматических линий или систем водоснабжения с резьбовыми компонентами. Конструкция обеспечивает компактный поворот магистрали под углом 90 градусов, исключая риск излома трубки при монтаже в условиях ограниченного пространства.

Корпус из технополимера PBT (полибутилентерефталат) обладает высокой химической стойкостью к коррозии и воздействию минеральных масел, что позволяет использовать фитинг в системах подготовки сжатого воздуха и линиях подачи воды. Эксплуатационные ограничения по давлению до 8 бар и температуре 0...+60 °C соответствуют требованиям стандартных общепромышленных систем автоматизации. Применение качественного полимера гарантирует стабильность геометрических размеров детали при динамических нагрузках и вибрациях.

  • Внутренняя резьба: G1/4
  • Диаметр цанги: 10 мм
  • Материал корпуса: PBT (Технополимер)
  • Максимальное давление: 8 бар
  • Рабочая среда: Сжатый воздух, вода
  • Рабочая температура: 0...+60 °C

Монтаж на входной линии осуществляется путем навинчивания внутренней цилиндрической резьбы G1/4 на ответный узел; наличие внешнего шестигранника на корпусе позволяет использовать стандартный ключ для обеспечения необходимого момента затяжки. На выходе предусмотрен быстроразъемный цанговый зажим для фиксации полимерных трубок (PU, PA, PE) наружным диаметром 10 мм. Для достижения полной герметичности соединения необходимо обеспечить перпендикулярный срез трубки и отсутствие повреждений на ее внешней поверхности в зоне контакта с цангой.

Основные характеристики
Производитель
Артикул
ZPLF10-02G
Наименование
Угольник
Серия товара
Группа
Стандартные
Внутренний стандарт
IDO28456
Технические характеристики
Присоединение 1
1/4
Присоединение 2
Массо-габаритные и монтажные характеристики
Тип присоединения на выходе
Цанга
Тип присоединения на входе
Внутренняя резьба
Присоединение комплектующих
Наружная резьба
Конструкция фитинга
Переходной
Форма фитинга
Тип резьбы
G
Тип монтажа
Внешний шестигранник
Особенности материалов
Материал корпуса
Марка материала корпуса
PBT
Условия эксплуатации
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
0 бар
Рабочая среда
Вода; Сжатый воздух
Рабочая температура
От 0 до +60 °C

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.

Документация
PDF
Штуцеры цанговые угловые с внутренней резьбой E.MC серии ZPLF дополнительные характеристики
