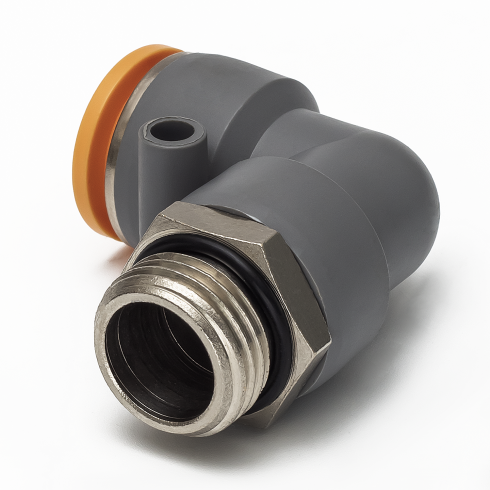

Штуцер цанговый угловой E.MC ZPL-04-M5

Штуцер цанговый угловой ZPL-04-M5 E.MC - это компактный L-образный соединительный элемент серии ZPL для изменения направления и монтажа пневматических магистралей в системах с рабочим давлением до 8 бар. Конструкция фитинга разработана для оптимизации пространства в плотных монтажных узлах, таких как пневмоострова, распределительные блоки и малогабаритные цилиндры.

Корпус из технополимера (PBT) в сочетании с цанговым зажимом обеспечивает фиксацию трубки диаметром 4 мм при работе со сжатым воздухом или в вакуумных контурах с разрежением до -0,8 бар. Материал PBT обладает стойкостью к большинству масел и общепромышленных сред, что позволяет интегрировать изделие в различные технологические линии. Рабочий температурный режим ограничен диапазоном 0...+60 °C, что требует соблюдения условий эксплуатации для сохранения эластичности уплотнений и прочности полимерных компонентов.

• Тип присоединения на входе: Наружная резьба M5
• Тип присоединения на выходе: Цанга Ø4 мм
• Материал корпуса: Технополимер (PBT)
• Максимальное давление: 8 бар
• Рабочая среда: Сжатый воздух, вакуум
• Диапазон температур: 0...+60 °C
• Форма фитинга: L-образный
• Тип монтажа: Внешний шестигранник

Монтаж выполняется с использованием внешнего шестигранника, обеспечивающего передачу момента затяжки на метрическую резьбу. Цанговый механизм допускает многократную сборку и разборку узла без деформации поверхности полиамидных или полиуретановых трубок. Для достижения герметичности рекомендуется использовать калиброванные пневматические шланги с ровным срезом торца. Конструктивное исполнение серии ZPL позволяет позиционировать корпус фитинга относительно резьбовой части, упрощая прокладку линий в стесненных условиях.
