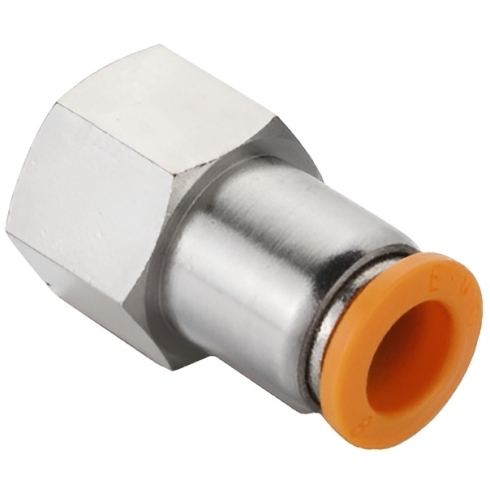

Штуцер цанговый с внутренней резьбой E.MC ZPCF-12-02G

Штуцер цанговый серии ZPCF бренда E.MC - это переходной соединительный элемент с внутренней резьбой для коммутации пневматических и водяных магистралей на базе сжатого воздуха или технической воды.

I-образный корпус из износостойкого технополимера обладает высокой коррозионной стойкостью, что критично при работе с влажными средами. Фитинг рассчитан на эксплуатацию в диапазоне давления от -0.8 до 8 бар, что позволяет применять его как в стандартных напорных линиях, так и в вакуумных системах транспортировки или захвата. Конструкция обеспечивает стабильную герметичность соединения даже при минимальных значениях давления, исключая утечки в контуре.

Рабочий температурный режим находится в пределах 0...+60 °C, поэтому подготовка сжатого воздуха должна исключать наличие капельной влаги, способной замерзнуть внутри цангового механизма. Использование полимерного материала снижает общую массу пневмоузла без потери прочности, а гладкая внутренняя поверхность канала минимизирует турбулентность потока. При выборе трубки необходимо учитывать ее наружный диаметр и тип материала для обеспечения расчетного усилия удержания цангой.

• Материал корпуса: Технополимер
• Тип резьбы: G (цилиндрическая)
• Присоединение 1: 1/4
• Присоединение 2: Ø12 мм
• Рабочее давление: -0.8...8 бар
• Рабочая среда: Вода; Сжатый воздух
• Рабочая температура: 0...+60 °C

Монтаж со стороны входа осуществляется во внутреннюю цилиндрическую резьбу 1/4 дюйма, а со стороны выхода - в цанговый зажим под трубку Ø12 мм. Конструкция предполагает использование внутреннего шестигранника для удобства позиционирования и затяжки фитинга в условиях ограниченного пространства. Цанговый механизм обеспечивает надежную фиксацию полимерных шлангов из полиуретана (PU) или полиамида (PA) и допускает многократную разборку соединения без повреждения поверхности трубки.
