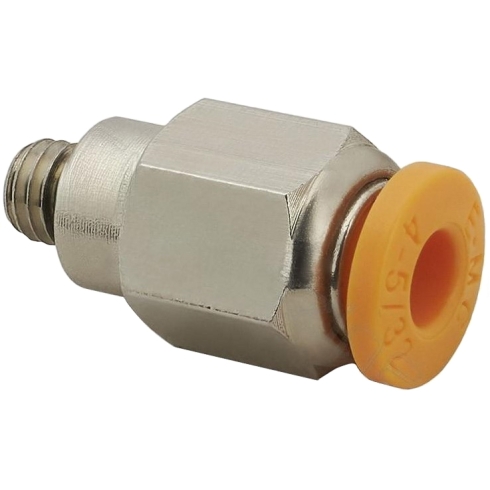

Штуцер цанговый E.MC ZPC-04-M5

Штуцер цанговый серии ZPC бренда E.MC - это переходной соединительный компонент I-образного типа для интеграции пневматических трубок в системы со сжатым воздухом или технической водой. Компактная конструкция фитинга ZPC04-M5 разработана для быстрого монтажа пневмолиний в условиях ограниченного пространства. Изделие рассчитано на работу в диапазоне давления от -0.8 до 8 бар, что позволяет применять его как в напорных магистралях, так и в вакуумных контурах.

Корпус из технополимера PBT обеспечивает механическую прочность и стойкость к коррозийным процессам. Цанговый механизм гарантирует герметичную фиксацию полимерной трубки наружным диаметром Ø4 мм без повреждения её стенок при многократном монтаже. Рабочий температурный режим 0...+60 °C ограничивает использование в системах с вероятностью замерзания конденсата или перегрева рабочей среды.

• Материал корпуса: технополимер PBT
• Рабочая среда: сжатый воздух, вода
• Рабочее давление: -0.8-8 бар
• Рабочая температура: 0...+60 °C
• Присоединение 1: наружная резьба M5
• Присоединение 2: цанга под трубку Ø4 мм
• Тип монтажа: внешний шестигранник

Монтаж осуществляется в порты с метрической резьбой M5 при помощи внешнего шестигранника, обеспечивающего удобную передачу крутящего момента. Конструкция предполагает внешнее крепление и совместимость с полиуретановыми (PU), полиамидными (PA) или полиэтиленовыми (PE) трубками соответствующего диаметра. При сборке рекомендуется соблюдать соосность линии и фитинга для исключения радиальных нагрузок на уплотнительные элементы цанги.
