Основные характеристики
Производитель
Артикул
VNC10608
Наименование

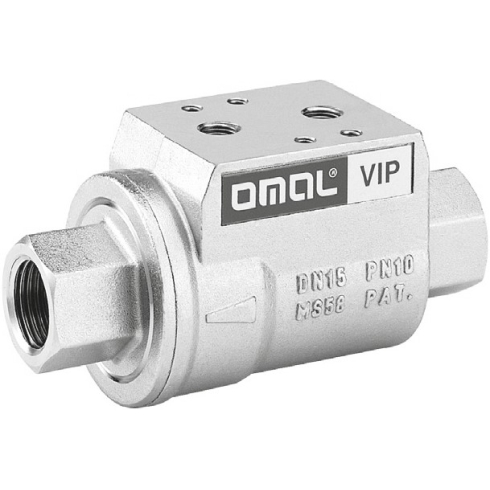

Отсечной клапан
Серия товара
Внутренний стандарт
IDO28456
Технические характеристики
Количество линий и позиций
2/2 лин./поз.
Материал резьбовой части
Латунь
Наличие датчиков положения
С одним герконовым датчиком
Рабочая позиция
Моностабильный
Тип управления
Электропневматическое
Присоединение
1 1/2
Монтажная резьба
M5
Давление управления
От 4,2 до 8 бар
Пневматическое подключение
1/8
Рабочая температура среды
От - 20°C до + 80°C
Тип клапана
Одностороннего действия, Н.З.
Функция распределителя
Н. З.
Потребление воздуха клапаном
0,109 л/мин
Вес клапана
3,7 кг
Номинальный диаметр
DN40
Манжетное уплотнение
NBR (Бутадиен-нитрильный каучук)
Уплотнительное кольцо штока
NBR (Бутадиен-нитрильный каучук)
Уплотнение гнезда
NBR (Бутадиен-нитрильный каучук)
Сертификаты
Внутренняя резьба по ГОСТ 6211-81, UNI/ISO 7/1 Rp, DIN 2999
Тип присоединения к трубопроводу
Муфтовая арматура
Массо-габаритные и монтажные характеристики
Тип присоединения на выходе
Внутренняя резьба
Тип присоединения на входе
Внутренняя резьба
Монтажная длина
180 мм
Тип резьбы
G
Тип монтажа
Внешний шестигранник
Размер шестигранника под ключ
60 мм
Условный проход
40 мм
Ширина
96 мм
Высота
102 мм
Длина
180 мм
Особенности материалов
Материал корпуса
Латунь
Материал пружины
Нержавеющая сталь
Материал поршня
Латунь
Материал уплотнения поршня
NBR (Бутадиен-нитрильный каучук)
Условия эксплуатации
Максимальное рабочее давление
10 бар
Рабочая температура
От -20 °C до +80 °C
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
