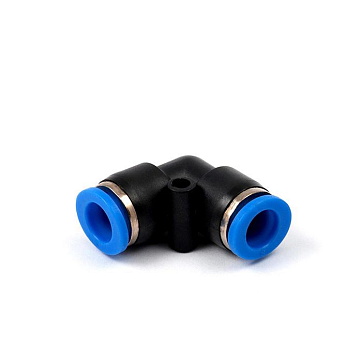

Фитинг цанговый угловой TITAN LOCK TLP-PUL12

Фитинг цанговый угловой TITAN LOCK TLP-PUL12 - это равносторонний соединительный компонент серии PUL для быстрой сборки пневматических линий на базе полимерных трубок внешним диаметром 12 мм.

Угольник предназначен для изменения направления потока сжатого воздуха под углом 90 градусов в распределительных сетях и пневматических исполнительных механизмах. Конструкция серии PUL ориентирована на применение в системах промышленной автоматизации, где требуется оперативное соединение и разъединение магистралей без использования специального монтажного инструмента. Геометрия корпуса минимизирует сопротивление потоку, сохраняя стабильную пропускную способность линии при изменении вектора движения среды.

Корпус из технополимера обеспечивает высокую коррозионную стойкость и малый вес, что важно при установке фитинга на подвижных частях оборудования или в условиях повышенной влажности. Внутренний цанговый механизм надежно фиксирует трубку за счет зубчатого стопорного кольца, распределяя усилие зажима равномерно по периметру и исключая повреждение поверхности. Для долговечной эксплуатации требуется использование подготовленного сжатого воздуха: наличие абразивных частиц может привести к преждевременному износу внутренних уплотнений. Материал корпуса устойчив к воздействию паров масел, что позволяет применять изделие в большинстве типовых производственных циклов.

• Тип изделия: Фитинг цанговый угловой
• Материал корпуса: Технополимер
• Диаметр присоединения 1: 12 мм
• Диаметр присоединения 2: 12 мм
• Форма фитинга: L-образный
• Тип фиксации: Цанговый зажим
• Серия: PUL

Присоединение совместимо с трубками из полиуретана (PU), полиамида (PA) и полиэтилена (PE) с калиброванным наружным диаметром 12 мм. При монтаже необходимо обеспечить ровный срез трубки под прямым углом и ее установку в корпус до упора. Угловая конфигурация оптимальна для компактной прокладки трасс в шкафах управления и подключения к пневмоцилиндрам в условиях ограниченного пространства. Демонтаж осуществляется нажатием на размыкающее пластиковое кольцо, после чего трубка легко извлекается из зажима.
