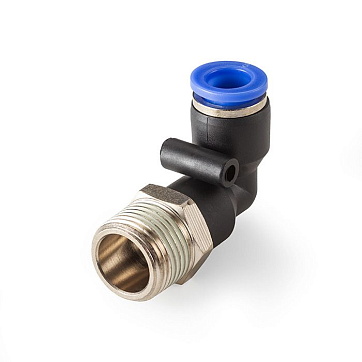

Фитинг цанговый угловой TITAN LOCK TLP-PL10-01

Фитинг цанговый угловой серии TLP-PL10-01 бренда TITAN LOCK - это соединительный компонент L-образной формы для изменения направления потока сжатого воздуха и подключения пневматических трубок к исполнительным устройствам. Изделие предназначено для работы в составе пневмосистем промышленного оборудования, где требуется компактное размещение коммуникаций и оперативный монтаж линий без применения специального инструмента.

Использование технополимера в качестве материала корпуса обеспечивает малый вес фитинга и коррозионную стойкость при работе в условиях повышенной влажности. Конструкция предполагает эксплуатацию в стандартном для общепромышленной пневматики температурном диапазоне и совместима с трубками из полиуретана (PU), полиамида (PA) и полиэтилена (PE). Фиксация трубки в цанговом зажиме осуществляется за счет внутреннего зубчатого механизма, который обеспечивает герметичность соединения и удерживает линию при рабочих нагрузках.

• Тип фитинга: L-образный (PL)
• Материал корпуса: технополимер
• Присоединение на входе: наружная резьба 1/8 (0,125 дюйма)
• Присоединение на выходе: цанга Ø10 мм
• Форма: угловая
• Бренд: TITAN LOCK

Установка входной части выполняется в резьбовой порт 1/8; при монтаже рекомендуется соблюдать регламентированный момент затяжки для предотвращения повреждения резьбы или корпуса. Цанговое соединение на выходе позволяет подключать калиброванную трубку Ø10 мм одним движением; для корректной герметизации срез трубки должен быть строго перпендикулярным ее оси. Поворотная база корпуса после ввинчивания резьбовой части позволяет точно ориентировать выходное отверстие относительно трассы прокладки шлангов.
