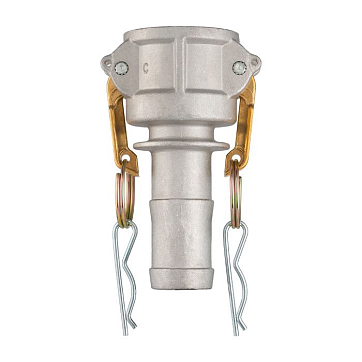

Камлок алюминиевый тип С серия "EcoLine", розетка с хвостовиком 3/4", TL75CAL-EL TITAN LOCK

Алюминиевый камлок типа С серии EcoLine TITAN LOCK - это быстроразъемное соединение розеточной части для организации гибких трубопроводных линий. Конструкция с хвостовиком предназначена для фиксации на промышленных рукавах и шлангах. Данный тип фитинга обеспечивает оперативное и герметичное подключение мобильных контуров к ответным частям (адаптерам) в системах перекачки неагрессивных жидкостей, технической воды и сыпучих материалов.

Корпус фитинга выполнен из алюминия, что обеспечивает малый вес узла при достаточной механической прочности. Материал определяет стойкость арматуры к атмосферным воздействиям и совместимость с нефтепродуктами, однако ограничивает применение в линиях с агрессивными химическими веществами. Диаметр проходного отверстия составляет 14 мм, что необходимо учитывать при расчете гидравлического сопротивления контура. Допустимый температурный режим эксплуатации ограничивается характеристиками применяемого эластичного рукава и штатных уплотнительных элементов.

• Тип соединения: Розетка
• Присоединительная часть: Хвостовик
• Размер: 0,75 дюйм
• Материал: Алюминий
• Диаметр хвостовика B: 21,5 мм
• Диаметр проходного отверстия E: 14 мм
• Габаритная высота H: 80 мм
• Вес: 0,138 кг

Монтаж гибкого шланга на хвостовую часть требует применения силовых хомутов или опрессовки для надежной фиксации и исключения срыва при пусковых перепадах давления. Фиксация ответной части в розетке осуществляется посредством эксцентрикового рычажного механизма, обеспечивающего жесткое механическое сцепление и торцевую герметизацию узла без использования специального монтажного инструмента.
