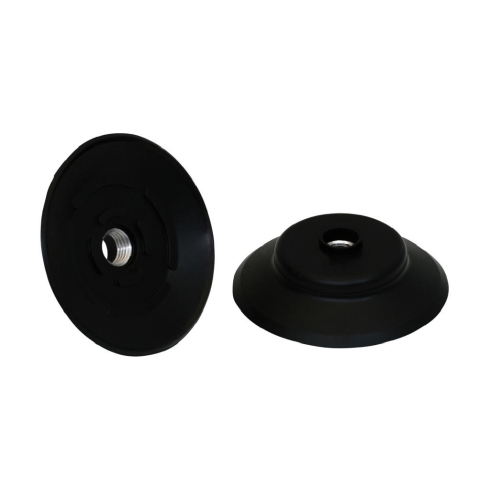

Плоская вакуумная присоска Schmalz PFG 60 NBR-55 N009 M10x1.25-IG

Плоская круглая вакуумная присоска серии PFG бренда Schmalz - это захватный элемент для удержания и перемещения заготовок с гладкими или слегка шероховатыми поверхностями в системах промышленной автоматики.

Конструкция профиля оптимизирована для фиксации плоских деталей и объектов с минимальным радиусом кривизны от 100 мм. При рабочем разрежении -600 мбар присоска развивает расчетную всасывающую силу 125 Н. Рабочая часть из бутадиен-нитрильного каучука (NBR) с твердостью 55 по Шору обеспечивает механическую прочность, а также базовую эксплуатационную стойкость к индустриальным маслам и смазкам.

• Номинальный диаметр (ds): 60 мм
• Всасывающая сила (-600 мбар): 125 Н
• Материал: NBR (55 по Шору)
• Ход сжатия (Z): 4,7 мм
• Минимальный радиус заготовки: 100 мм
• Внутренний объем: 11,85 см³

Геометрия элемента компенсирует мелкие неровности поверхности за счет хода 4,7 мм, а внутренний объем 11,85 см³ выступает фактором для расчета времени вакуумирования пневматического контура эжектором. Монтаж осуществляется посредством интегрированного ниппеля серии N 009. Внутренняя резьба M10x1.25-IG позволяет устанавливать вакуумный захват на демпфирующие пружинные плунжеры, адаптеры или непосредственно на коллекторы манипуляторов.
