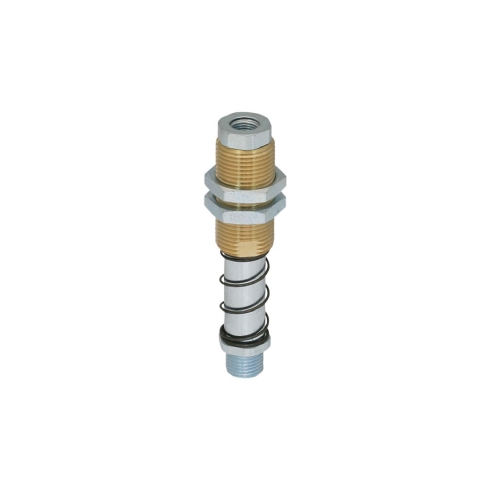

Пружинный плунжер Schmalz FSTE G1/4-AG 25

Пружинный плунжер серии FSTE бренда Schmalz - это амортизирующий компенсатор высоты для интеграции вакуумных присосок в промышленные захватные системы.

Механизм предназначен для нивелирования разницы по высоте при захвате деталей с неровной поверхностью или переменными габаритами. Конструкция обеспечивает рабочий ход 25 мм, сглаживая ударные нагрузки в момент контакта присоски с объектом манипулирования. Жесткость встроенной пружины составляет 0,71 Н/мм при начальном предварительном натяжении 6,47 Н.

Устройство рассчитано на эксплуатацию в температурном диапазоне 0...80 °C. Кинематика плунжера допускает высокие механические воздействия: предельная вертикальная нагрузка достигает 2 400 Н, а горизонтальная - 747 Н. Применение узла снижает износ вакуумных элементов и предотвращает повреждение хрупких грузов за счет мягкого демпфирования.

• Рабочий ход (Z): 25 мм
• Подвод вакуума (G1): G1/8"-F
• Крепление присоски (G2): G1/4"-M
• Монтажная резьба (G3): M20×1,5-M
• Вертикальная нагрузка: 2 400 Н
• Рабочая температура: 0...80 °C
• Максимальный момент затяжки: 40 Н·м

Монтаж узла в несущую раму или профиль осуществляется с помощью наружной метрической резьбы M20×1,5 с максимальным моментом затяжки 40 Н·м. Подвод вакуумной линии реализован через внутреннюю резьбу G1/8"-F, а для установки самой присоски предусмотрен штуцер G1/4"-M. Для фиксации при сборке на корпусе выполнены профили под гаечный ключ размерами 24 мм и 17 мм.
