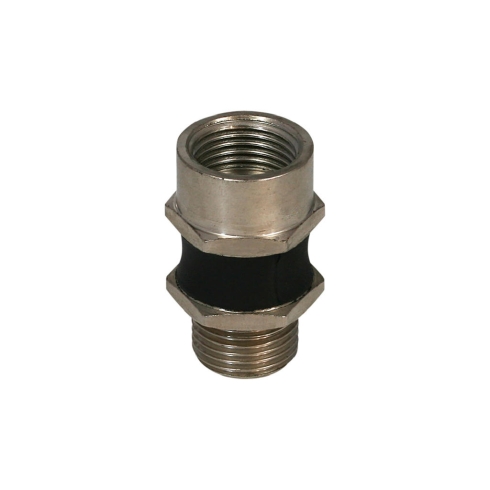

Гибкое соединение Schmalz FLK G1/2-IG G1/2-AG

Гибкое соединение серии FLK Schmalz - это шарнирный элемент для вакуумных систем, предназначенный для адаптации к наклонным поверхностям. Конструкция обеспечивает механическую компенсацию с рабочим углом отклонения до 12 °, что позволяет захватывать детали со сложной и неровной геометрией.

Эксплуатационная надежность узла ограничена его несущей способностью при работе с тяжелыми заготовками. Максимальная допустимая вертикальная нагрузка на механизм составляет 3 000 Н, а предельно допустимый момент на изгиб - 50 Н·м.

• Внутренняя резьба (G1): G1/2"-F
• Наружная резьба (G2): G1/2"-M
• Угол изгиба (w): 12 °
• Вертикальная нагрузка: 3 000 Н
• Изгиб: 50 Н·м
• Размер под ключ (SW1): 27 мм
• Внутреннее сечение (dn): 6 мм
• Монтажные длины (LG1/LG2): 14 мм

Монтаж элемента в вакуумную линию выполняется за счет комбинированного резьбового подключения: с одной стороны предусмотрена внутренняя резьба G1/2"-F, с другой - наружная G1/2"-M. Сборка осуществляется гаечным ключом на 27 мм (SW1), а внутренний канал диаметром 6 мм (dn) гарантирует необходимую пропускную способность вакуумного потока без потерь.
