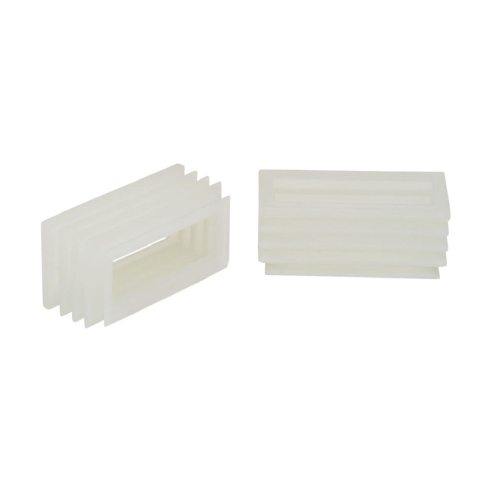

Вакуумная присоска Schmalz FGB-R 52x25 SI-50

Прямоугольная сильфонная присоска FGB-R Schmalz - это вакуумный захватный элемент с 2,5 складками для работы с узкими длинными объектами и неровными поверхностями в автоматизированных линиях перемещения. Благодаря прямоугольной геометрии захвата 52×25 мм изделие эффективно фиксирует заготовки в ограниченном пространстве, где применение стандартных круглых моделей невозможно или не обеспечивает достаточной площади контакта. Увеличенное количество складок создает значительный ход 15 мм, что позволяет компенсировать перепады высот, неточности позиционирования и работать с наклонными плоскостями деталей.

Исполнение из силикона (SI) с твердостью 50 по Шору характеризуется высокой эластичностью и термической стабильностью, что типично для эксплуатации в широком температурном диапазоне. Материал обладает отличной химстойкостью к маслам и озону, а также не оставляет следов на глянцевых поверхностях продукции. Малый собственный объем 16 см³ способствует быстрому достижению рабочего вакуума и сокращению времени такта оборудования. Всасывающая сила при разрежении -600 мбар составляет 20 Н, обеспечивая надежное удержание груза при динамических нагрузках.

• Всасывающая сила (-600 мбар): 20 Н
• Ход (Z): 15 мм
• Количество складок: 2,5
• Материал: Силикон (SI)
• Твердость по Шору: 50
• Минимальный радиус заготовки: 10 мм
• Размеры (Д×Ш): 52×25 мм
• Вес: 8 г

Конструкция присоски допускает работу с изогнутыми профилями с радиусом от 10 мм без риска потери герметичности. Масса изделия всего 8 г снижает общую нагрузку на манипулятор, что критично для высокоскоростных pick-and-place циклов. При монтаже рекомендуется обеспечивать соосность захвата с вектором усилия, учитывая прямоугольную ориентацию корпуса для оптимального распределения нагрузки по всей площади уплотнения.
