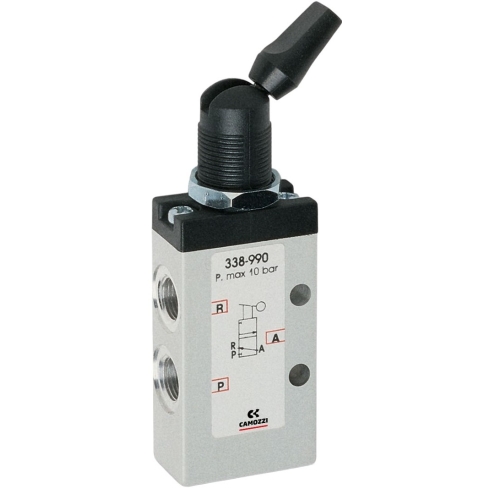

Распределитель с ручным управлением Camozzi 338-990

Золотниковый распределитель серии 3 с ручным управлением типа «тумблер» предназначен для коммутации пневматических линий в схемах с ручным управлением исполнительными механизмами. Схема 3/2 с нормально закрытой функцией (Н. З.) и моностабильным действием обеспечивает возврат в исходное положение при отпускании тумблера.

Ключевые технические характеристики

• Схема и функция: 3/2 Н. З., моностабильная. Определяет логику управления: при отсутствии воздействия на тумблер выход перекрыт, что критично для схем с требованием безопасного исходного состояния.
• Рабочий диапазон давления: 0, 9–10 бар. Широкий диапазон позволяет использовать распределитель в типовых промышленных пневмосистемах без дополнительной регулировки давления питания.
• Пропускная способность: 700 Нл/мин. Достаточный расход для управления пневмоцилиндрами и другими исполнительными устройствами малого и среднего типоразмера.
• Присоединение: G 1/8, внутренняя резьба на входе и выхлопе. Стандартная дюймовая трубная резьба обеспечивает совместимость с типовой пневматической арматурой.
• Рабочая среда: очищенный воздух без маслораспыления по ISO 8573-1: 2010 [7: 4: 4]. Требование к качеству воздуха необходимо учитывать при проектировании системы подготовки воздуха.

Технические преимущества

• Материалы конструкции: алюминиевый корпус, золотник из нержавеющей стали и уплотнения NBR обеспечивают коррозионную стойкость и долговечность в условиях промышленной эксплуатации при температурах от 0 до +60 °C.
• Работа без маслораспыления: возможность эксплуатации без подачи масла в пневмолинию упрощает обслуживание и снижает требования к системе подготовки воздуха.
• Компактность и стандартизация: присоединение G 1/8 и принадлежность к серии 3 Camozzi обеспечивают взаимозаменяемость в рамках серии и удобство монтажа в ограниченном пространстве.
