Основные характеристики
Производитель
Артикул
W000-605-W13
Наименование

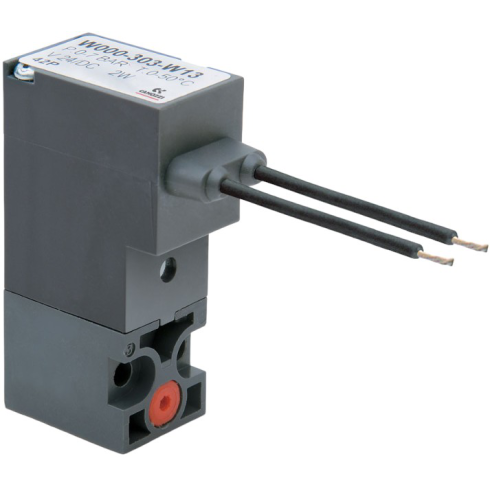

Распределитель с электромагнитным управлением
Серия товара
Внутренний стандарт
IDO28456
Технические характеристики
Количество линий и позиций
3/2 лин./поз.
Тип управления
Номинальный расход
0,23 л/мин
Тип действия
Тип пилотного управления
Прямого действия
Количество мест
Распределитель без плиты
Тип сброса
Пружинный
Ручное дублирование
Моностабильное в виде кнопки
Пневматическое подключение
Винтами на плите, с приточными размерами согласно ISO 15218
Тип клапана
Клапанного типа
Функция распределителя
Н. О.
Время включения
10 мс
Время выключения
15 мс
Установка
В любом положении
Питание пилота
Внешнее
Рабочий цикл
100% непрерывный режим работы
Электрические характеристики
Тип электрического подключения
Кабель
Класс защиты
IP65
Допустимый перепад напряжения
±10%
Рабочее напряжение катушки
Мощность переключения
1 Вт
Мощность удержания
1 Вт
Расположение электрического подключения
Электрическая часть повернута на 180°
Массо-габаритные и монтажные характеристики
Тип присоединения на входе
Внутренняя резьба
Тип присоединения
Приточное
Монтажный шаг
15 мм
Длина кабеля
300 мм
Конструкция корпуса
Одноместная плита (только M5) или уплотнение
Исполнение распределителя
С винтами для металла UNI 8112
Условный проход
0,9 мм
Особенности материалов
Материал корпуса
PBT (Полибутилентерефталат); Технополимер
Материал внутренних элементов
Нержавеющая сталь
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Материал уплотнения клапана
FKM (Фторкаучук)
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
0 бар
Рабочая среда
Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]
Рабочая температура
От 0°C до 50°C
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
