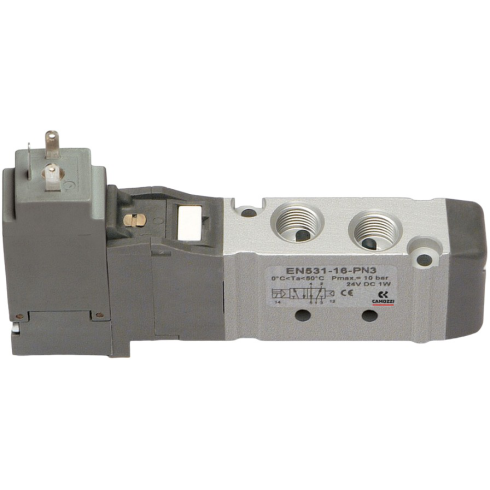

Распределитель с электромагнитным управлением Camozzi EN531-16-PN3

Распределитель с электромагнитным управлением Camozzi EN531-16-PN3 - это 5/2-ходовой электропневматический клапан золотникового типа для управления потоками очищенного сжатого воздуха в системах промышленной автоматизации. Устройство относится к серии EN, разработанной с учетом требований компактности и высокой энергоэффективности, что позволяет интегрировать его в современные системы управления с ограниченным пространством для монтажа при сохранении высокой пропускной способности.

Функциональное ядро распределителя - золотниковый механизм моностабильного действия с внутренним пилотным управлением. Данная конструктивная особенность определяет ключевой эксплуатационный ограничитель: для стабильной работы и корректного переключения золотника давление в системе должно находиться в диапазоне 1,8-10 бар. Если давление опустится ниже 1,8 бар, энергии пилотного воздуха будет недостаточно для преодоления усилия возвратного механизма. Номинальный расход 550 Нл/мин при ширине корпуса 16 мм обеспечивает эффективное управление пневмоцилиндрами среднего диаметра, гарантируя высокую динамику срабатывания исполнительных органов.

Применение в конструкции корпуса анодированного алюминия и крышек из технополимера обеспечивает механическую прочность при малом весе. В качестве уплотнений используются износостойкие материалы NBR и полиуретан (PU), которые сохраняют герметичность в температурном диапазоне 0...+50 °C. Особое внимание следует уделить подготовке рабочей среды: согласно стандарту ISO 8573-1:2010 [7:4:4], воздух должен быть очищен от механических примесей и избыточной влаги. Работа на неосушенном воздухе при температурах, близких к нижней границе, может привести к выпадению конденсата и обледенению каналов пилотного узла, что блокирует работу распределителя.

• Схема работы: 5/2 лин./поз. моностабильный
• Пропускная способность: 550 Нл/мин
• Рабочее давление: 1,8-10 бар
• Напряжение питания: 24 В DC
• Тип присоединения: G1/8
• Степень защиты: IP65 (с установленным разъемом)
• Потребляемая мощность: 1 Вт
• Класс изоляции: F

Электромагнитная катушка рассчитана на продолжительный режим работы (ED 100 %) при напряжении 24 В постоянного тока. Низкая потребляемая мощность (1 Вт) минимизирует нагрев узла, что критично при плотной установке в шкафах. Допустимый перепад напряжения составляет от -10 % до 10 %. Электрическое подключение осуществляется через стандартный разъем, который при правильном монтаже обеспечивает класс защиты IP65, надежно изолируя токоведущие части от пыли и водяных брызг в промышленных условиях.

Монтаж распределителя EN531-16-PN3 выполняется через сквозные отверстия в корпусе на плоскую поверхность или специализированную коллекторную плиту с шагом 15,5 мм. Присоединительные отверстия (вход, выходы, выхлоп) имеют внутреннюю цилиндрическую резьбу G1/8. При сборке пневмолиний рекомендуется использовать фитинги с торцевым уплотнением (O-ring) для обеспечения герметичности без риска повреждения резьбы и попадания фрагментов уплотнительного материала во внутренние каналы пилота. Межосевое расстояние 9,4 мм между портами оптимизировано под использование компактных цанговых фитингов серии Camozzi или аналогов соответствующего типоразмера.
