Основные характеристики
Производитель
Артикул
QCT2A016D030
Наименование

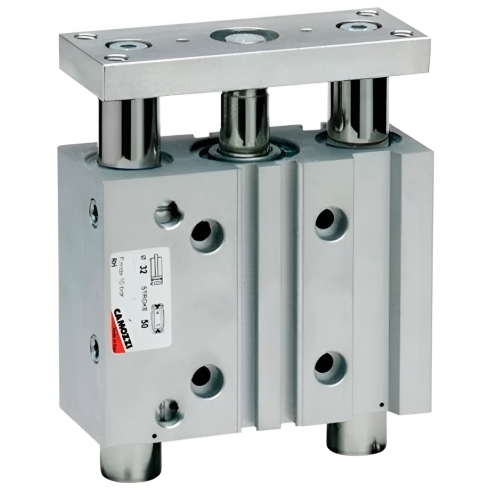

Пневмоцилиндр с направляющей
Серия товара
Тип оборудования
Пневмоцилиндр
Внутренний стандарт
IDO28456
Технические характеристики
Ход
Диаметр поршня
16 мм
Тип штока
Односторонний
Тип действия
Двустороннее
Присоединение
M5
Демпфирование
Пневматическое регулируемое
Направляющая
Направляющая скольжения
Определение позиции
При помощи датчиков положения
Скорость перемещения
От 50 до 1000 мм/с
Массо-габаритные и монтажные характеристики
Тип конструкции
Направляющая
Тип присоединения на входе
Внутренняя резьба
Тип крепления
Резьбовые и гладкие отверстия в корпусе цилиндра
Конец штока
Противоповоротная платформа
Тип резьбы
M
Особенности материалов
Материал корпуса
Алюминий анодированный
Материал штока
Нержавеющая сталь AISI 420B
Материал уплотнения
PU (Полиуретан)
Материал направляющей
Нержавеющая сталь AISI 420B
Материал платформы
Оцинкованная сталь
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
1 бар
Температура окружающей среды
От - 20°C до + 80°C
Рабочая среда
Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]
Примечание по рабочей среде
Требуется установка центробежного фильтра 25 мкм
Дополнительные характеристики
Теоретическое усилие при 6 бар, прямой ход
106,5 Н
Теоретическое усилие при 6 бар, обратный ход
79,6 Н
Исполнение
С пневматическим регулируемым торможением
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
